Démontage de la direction


Post new topic   Reply to topic    Les Renault d'avant guerre Forum Index -> Les Renault d'avant guerre -> ici on parle technique -> Mécanique -> Direction
Previous topic :: Next topic
Author Message
pilpil
Administrateur

Offline

Joined: 22 Aug 2008
Posts: 22,238
Membre RAG: 2020
EURE

PostPosted: Thu 7 May 2020, 20:31    Post subject: Démontage de la direction Reply with quote

Le sujet n'existant pas je mets quelques notes prises lorsque j'ai fait le démontage d'une YN2.
Je laisse le soin à de plus compétents de reprendre ce sujet avec des photos plus claires...
En attendant:

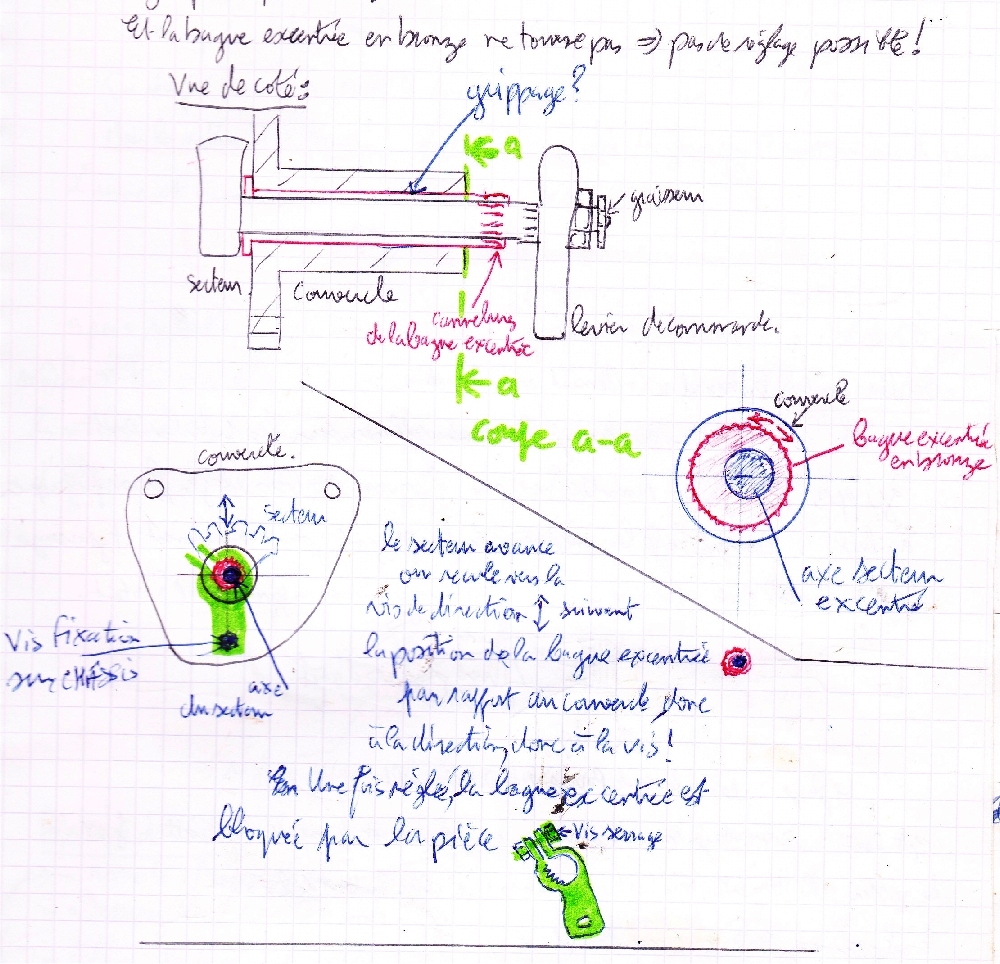

L'axe du secteur était grippé dans la bague bronze et elle-même avec le couvercle:

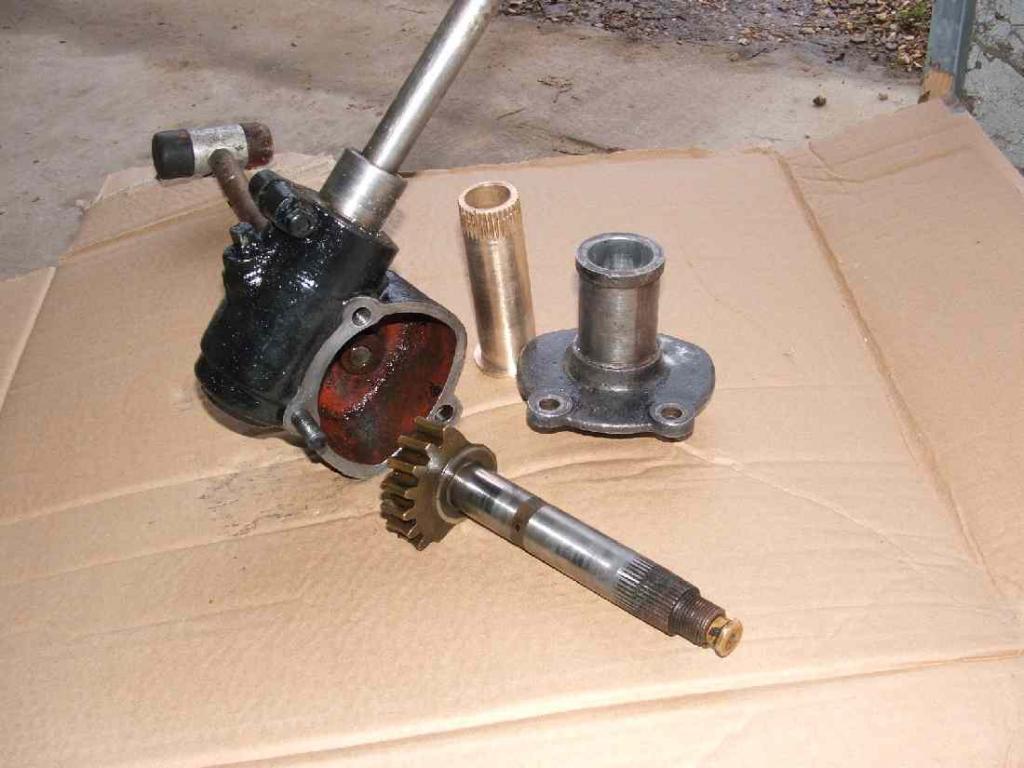

Démontage méthode usuelle: dégrippant + temps  +  chauffage . Libérer le secteur pour qu'il puisse reculer en ouvrant le couvercle du boîtier de direction, ce qui permet ensuite avec un maillet de frapper sur le bout de l'axe secteur (graisseur enlevé!) en maintenant le couvercle du boîtier...      Résultat:

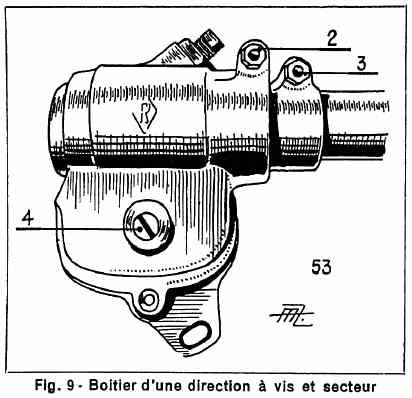

C'est un système à secteur. Voici comment régler d'après la compilation que j'ai faite de différentes docs:
DOCUMENTS :  Dico de la réparation juil.1939 ; Manuel de réparation Renault mars 1932 ; RTA août 1934.
    I)       Jeu longitudinal (axial) de la vis en bout d’arbre : réglage par le manchon placé à l’entrée du tube dans le boîtier (3) après desserrage de (2). Vérifier aussi le jeu de l’arbre de la vis dans sa douille :Tol. Fab. 0.03mm, Tol. Us.0.1mm.







II)           Jeu latéral (axial) secteur : réglage avec la vis sur couvercle boîtier (4)

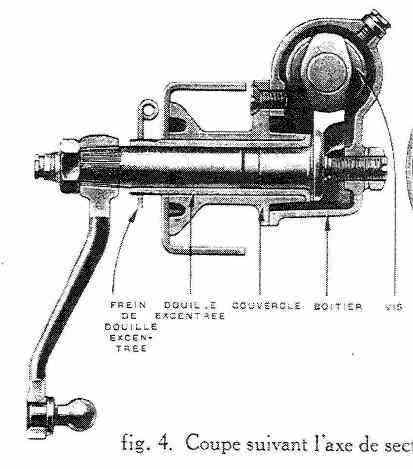

      Vérifier aussi le jeu de l’arbre (queue) de secteur dans la bague excentrée  et  le jeu de la bague excentrée dans le boîtier  (Tol. Fab. 0.02mm, Tol. Us.0.08mm).






Le réglage du point dur est très bien expliqué par Tamalou dans ce sujet:


https://www.les-renault-d-avant-guerre.com/t5363-LE-REGLAGE-DU-POINT-DUR.ht…
Back to top
Visit poster’s website
Publicité






PostPosted: Thu 7 May 2020, 20:31    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
lucky
Pilier

Offline

Joined: 30 Mar 2013
Posts: 2,151
idf

PostPosted: Sun 10 May 2020, 10:58    Post subject: Démontage de la direction Reply with quote

Okay
Back to top
PriMaX_4
Pilier

Offline

Joined: 05 Jan 2011
Posts: 2,956
Membre RAG: 2020
Occitanie LIBRE en

PostPosted: Sun 10 May 2020, 20:10    Post subject: Démontage de la direction Reply with quote

C'est trés clair  Okay
_________________
L'ambition est le ressort du monde et c'est l'envie qui le tend.
Back to top
