Recherche pièces de transmission de RENAULT NN1


Poster un nouveau sujet   Répondre au sujet    Les Renault d'avant guerre Index du Forum -> Les Renault d'avant guerre -> Petites annonces -> Recherches de pièces
Sujet précédent :: Sujet suivant
Auteur Message
sellig
apprenti

Hors ligne

Inscrit le: 01 Mar 2011
Messages: 58
orleans

MessagePosté le: Lun 5 Fév 2018, 18:11    Sujet du message: Recherche pièces de transmission de RENAULT NN1 Répondre en citant

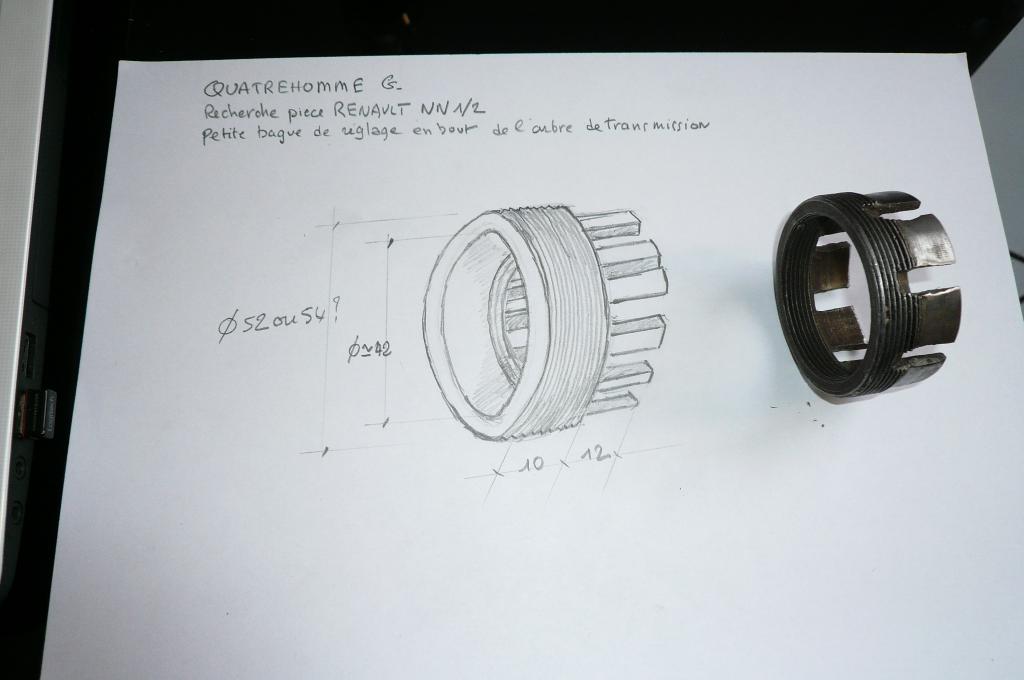

Je recherche la plus petite des deux bagues/écrou qui enserre la butée à bille située à l'extrémité du tube de poussée près du pont AR. Cette bague est celle qui est entourée sur le schéma joint, elle est vide (rien à l'intérieur) filetage uniquement à l'extérieur M150, largeur 10 mm et surtout la partie crénelée (largeur environ 12 mm) est d'un diamètre inférieur au filetage (sinon on ne pourrai pas l'enfiler dans le tube de poussée) cette bague enserre l'écrou ( f) et vient pousser et bloquer la couronne extérieure de la butée à bille (j) contigu et est elle-même bloquée par un doigt.
le diamètre de la bague est à priori de 54 mm au niveau du filetage, peut être 48 mm au niveau de la partie crénelée.
Lorsque l'on retire l'arbre du tube de poussée, cette bague reste vissée dans le tube, c'est ce qui explique qu'on ne la trouve pas souvent, elle ne vient pas avec l'ensemble!
On ne peut la trouver que dans un tube de poussée qui comporte les deux lumières de bloquage (voir photo)
