Restaurer des Porte-ampoules
Comme beaucoup, lorsque l'on veut refaire le circuit électrique il faut passer par la restauration des connexions des porte-ampoules.

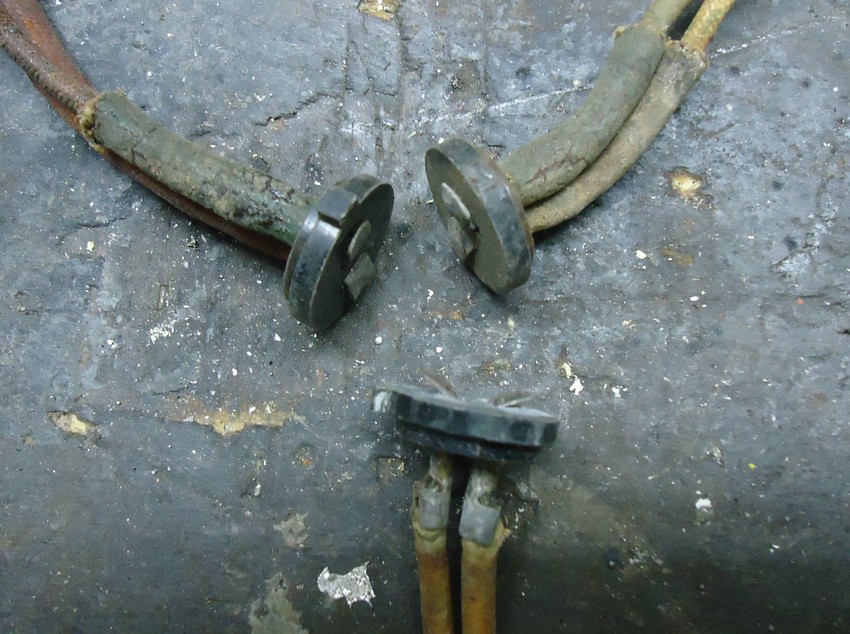

La plupart du temps ils sont dans cet état.



Les porte-ampoules de phare supportent deux contacts et ceux des « lanternes et autres feux 1 contact »
J'ai mis un certain temps à comprendre comment déposer les porte-ampoules des paraboles, je faisais sauter le clips avec le risque de le perdre.
Peut être ne suis je pas le seul donc voici la bonne méthode.

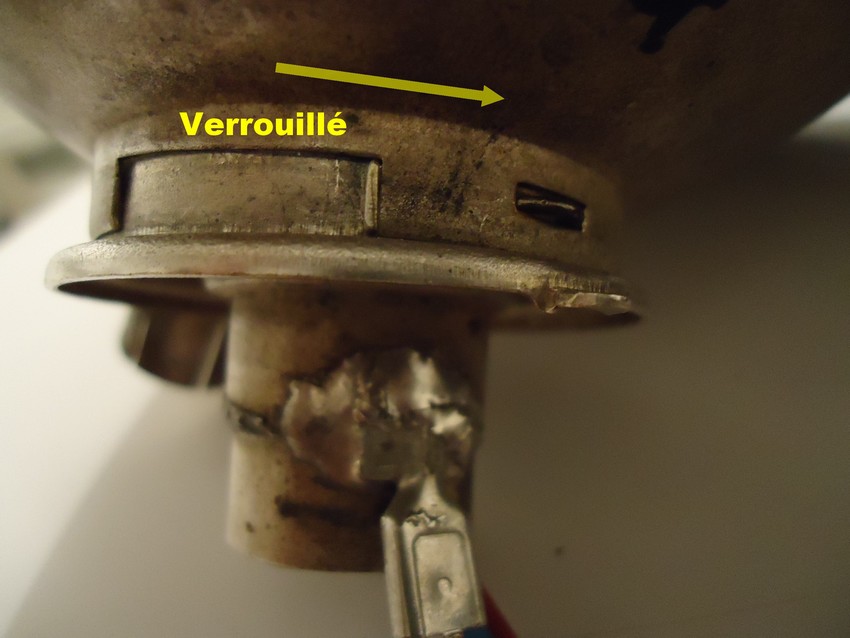

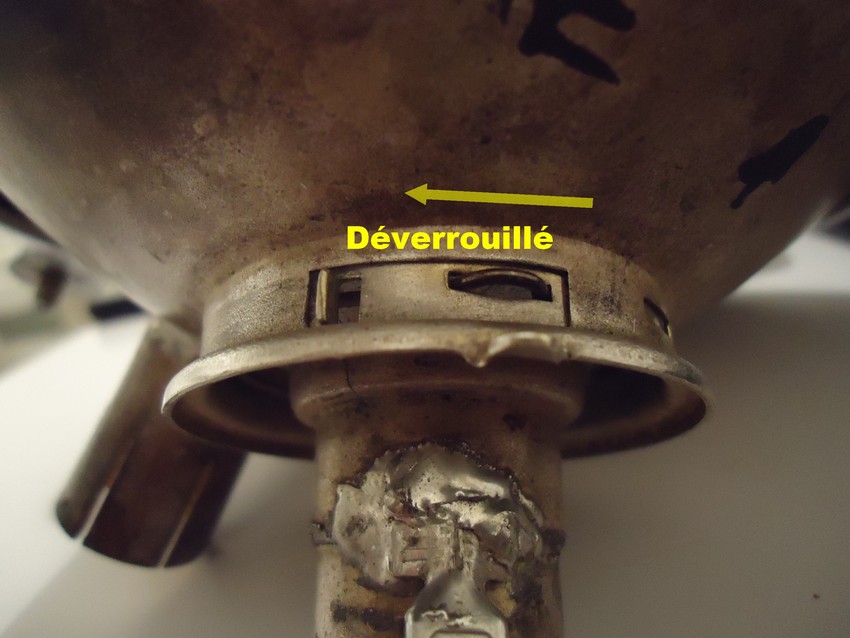

Il faut simplement tourner le porte-ampoule dans le sens anti-horaire pour le déverrouiller et à l'inverse pour le verrouiller.

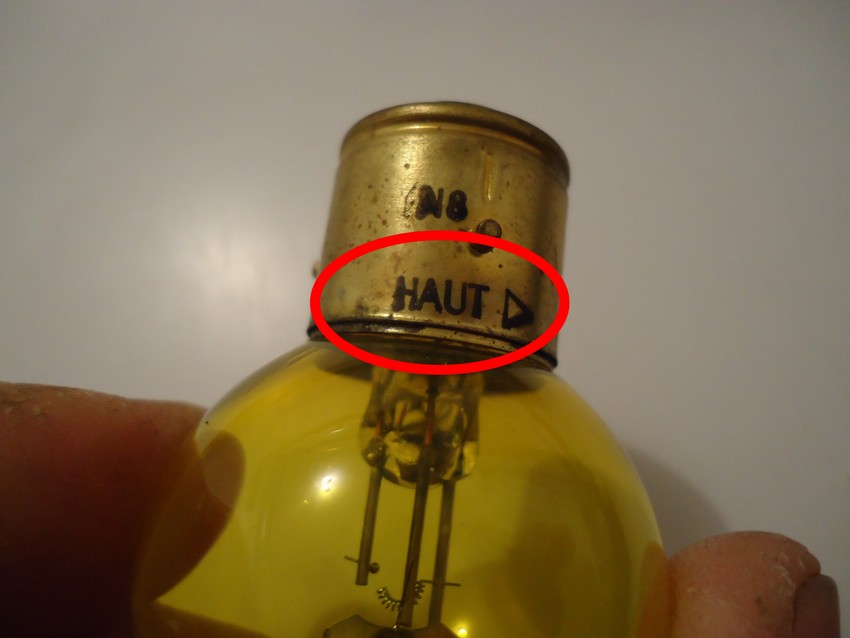

Pour la repose les ampoules à deux contacts ont un sens, en règle générale le haut est indiqué sur le culot.

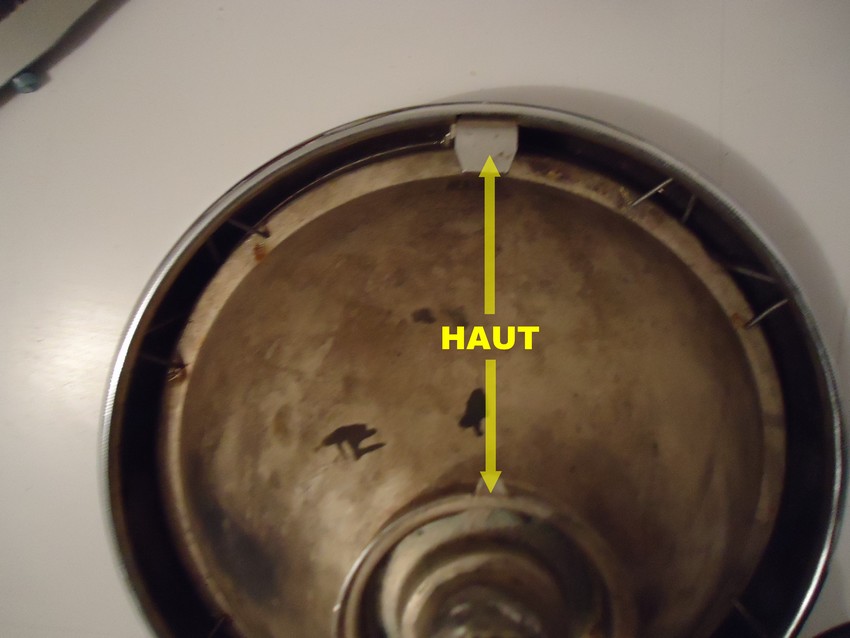

Le haut du phare se trouve à la patte d'accroche et est indiqué par un ergot sur le porte-ampoule.





Si seuls les fils et les contacts sont à refaire il faut dégager les anciens pour les remplacer par des neufs.
Les contacts seront réalisés avec des cosses de type Faston de 6,3 mâles pré-isolées bleues ou rouge selon le type de fils, par précaution j'ai choisi des bleues pour du fil de 2,5 mm2.





Le passage des contacts dans les platines sont à reprendre en largeur les cosses ne passent pas.
Comme outils de reprise j'ai utilisé une lame de scie sauteuse meulée en épaisseur et en largeur pour la faire passer dans la fente d'origine.
Ensuite avec précaution il faut donner quelques coups de scie de chaque coté de façon à agrandir légèrement la largeur.

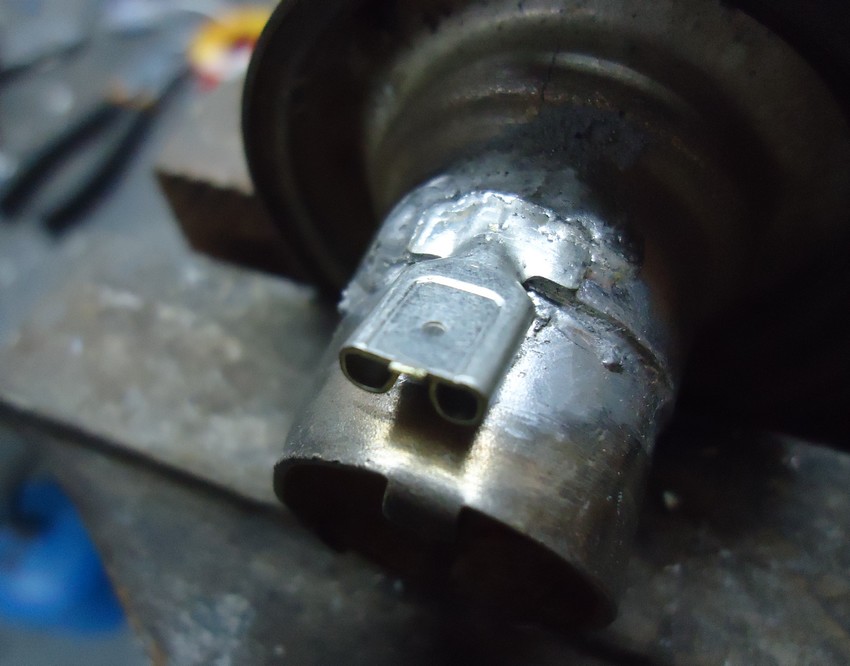

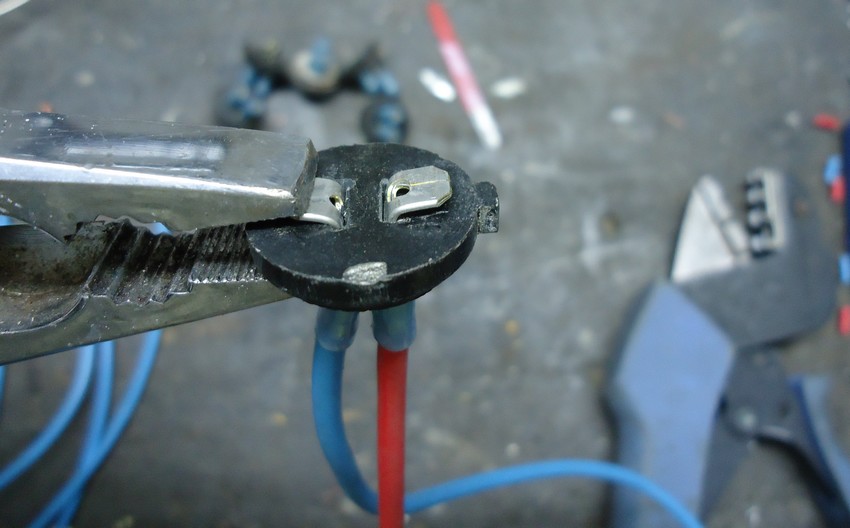

Il ne reste plus qu'à engager les cosses plates et à l'aide d'une pince plate plier les extrémités.
ATTENTION de ne pas trop forcer la Bakélite est très fragile.



Un coup de sertissage, un morceau de gaine thermo et voilà de beaux porte-ampoules comme neufs.

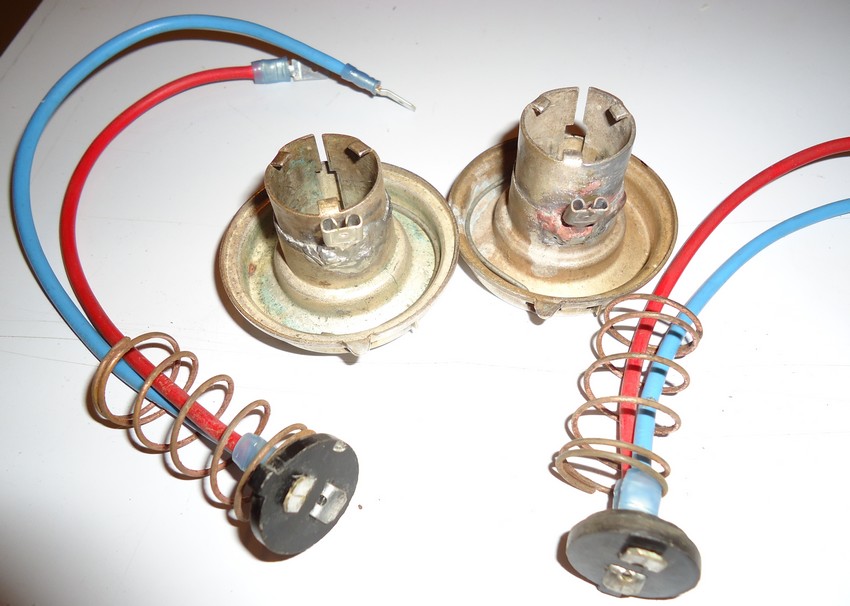

Comme je refais entièrement le faisceau de la CELTA  d'un membre, j'ai décidé d'ajouter un fil de masse à chacun des points d'éclairage, pour cela il faut souder à l'étain une cosse, j'ai donc soudé une cosse Faston femelle.

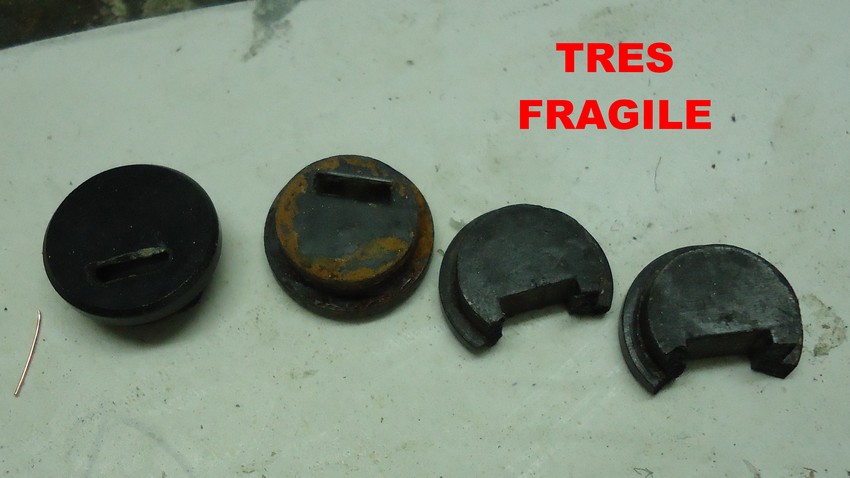

Pour les porte-ampoules à 1 contact, j'ai essayé cette méthode, à ne PAS FAIRE ils sont trop fragile et cassent directs.







Deux solutions ; vous avez les platines avec leurs fils.

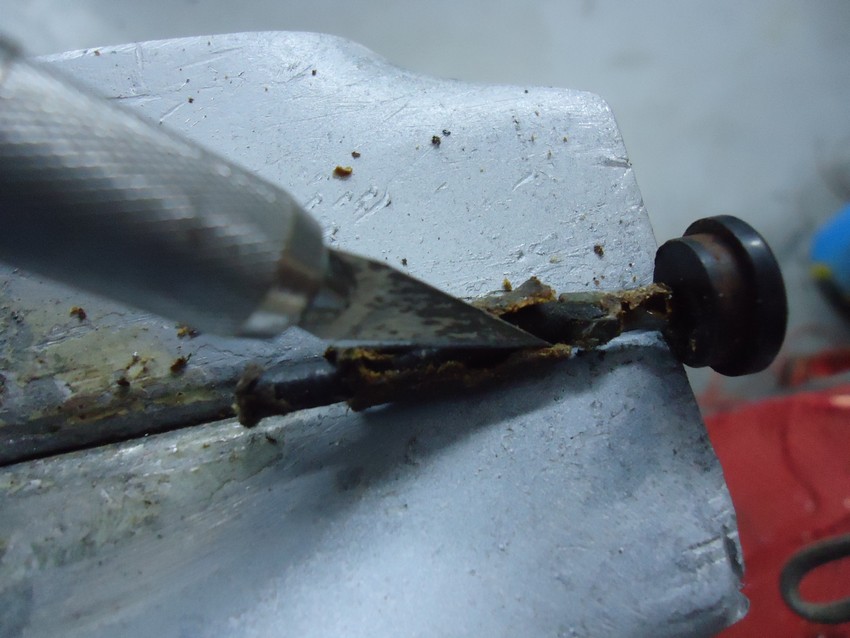

Coupez le fil et sa gaine







A l'aide d'un décapeur thermique ou d'un gros fer à souder déposer le vieux fil.




Le fil est sorti mais le neuf ne rentrera probablement pas en raison de la présence de soudure.

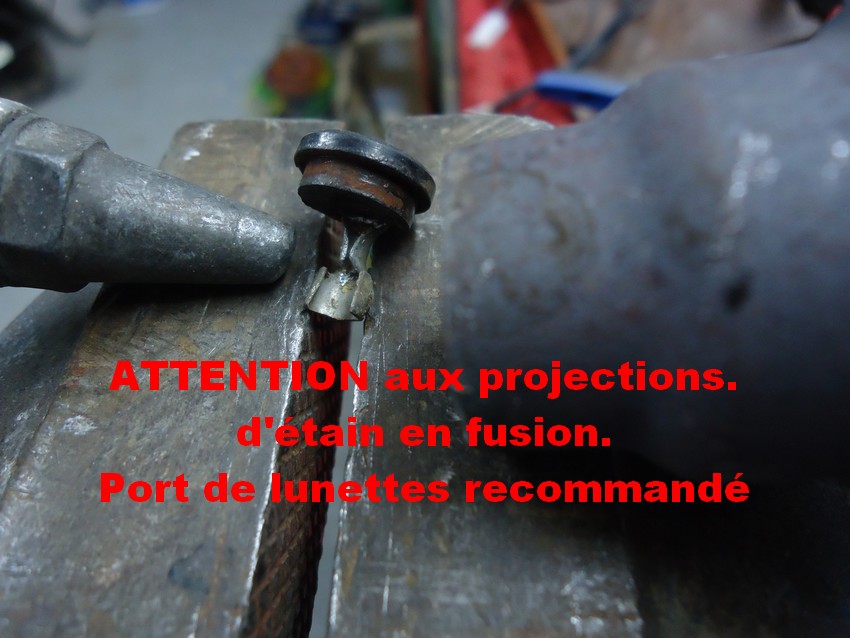

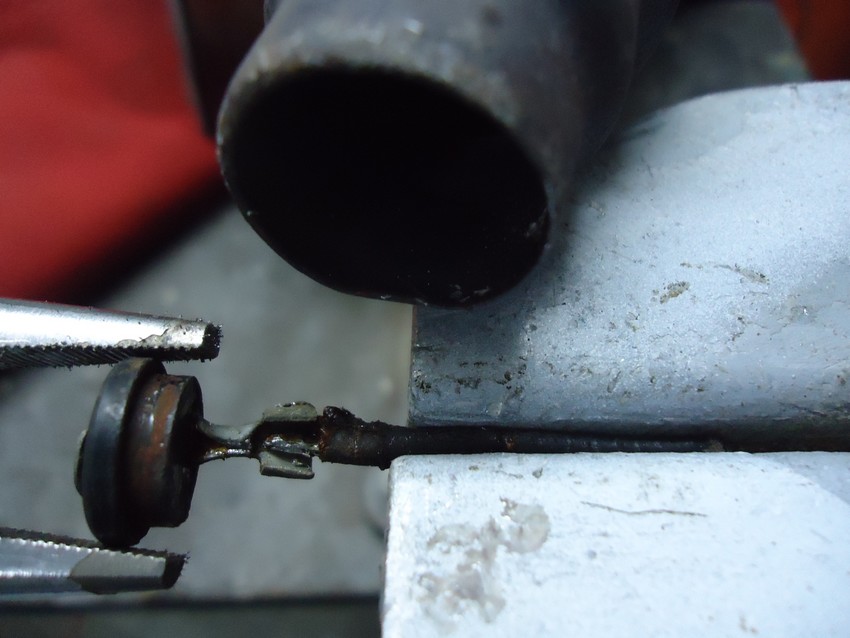

Chauffez la cosse et lorsque l'étain est en fusion un coup de soufflette, ATTENTION aux yeux.
Nota ; pour la photo je ne pouvais pas tenir la pièce, si vous ne la maintenez pas elle va 'envoler et pas facile à retrouver..







Maintenant il ne reste plus qu'à remonter un fil neuf et un morceau de gaine.

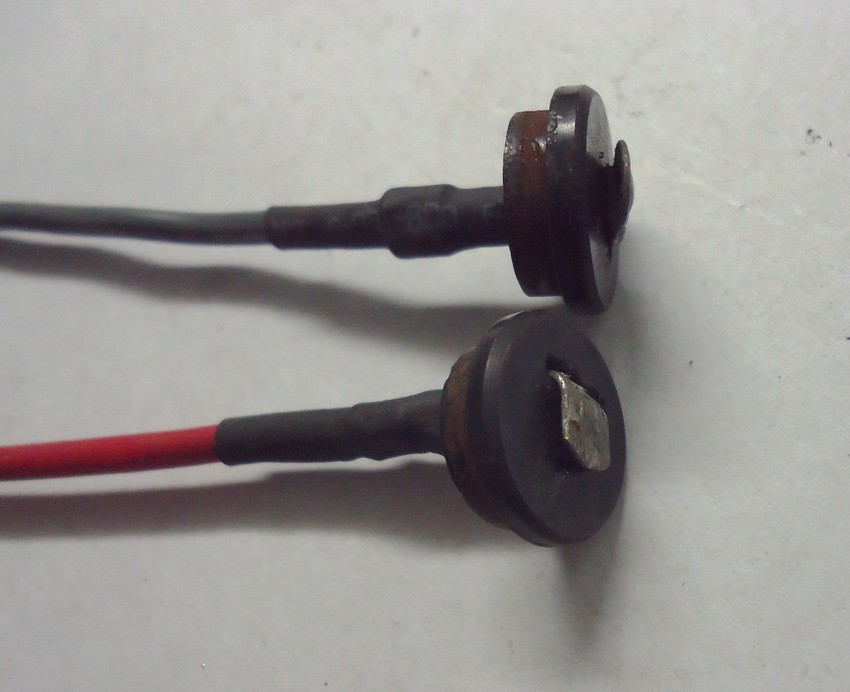

Voilà de belles platines comme neuves.





Problème ; les platines sont cassées ou inexistantes...

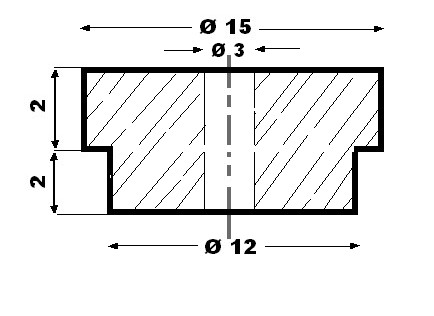

Il faut en fabriquer ou les faire refaire suivant le plan ci aprés.

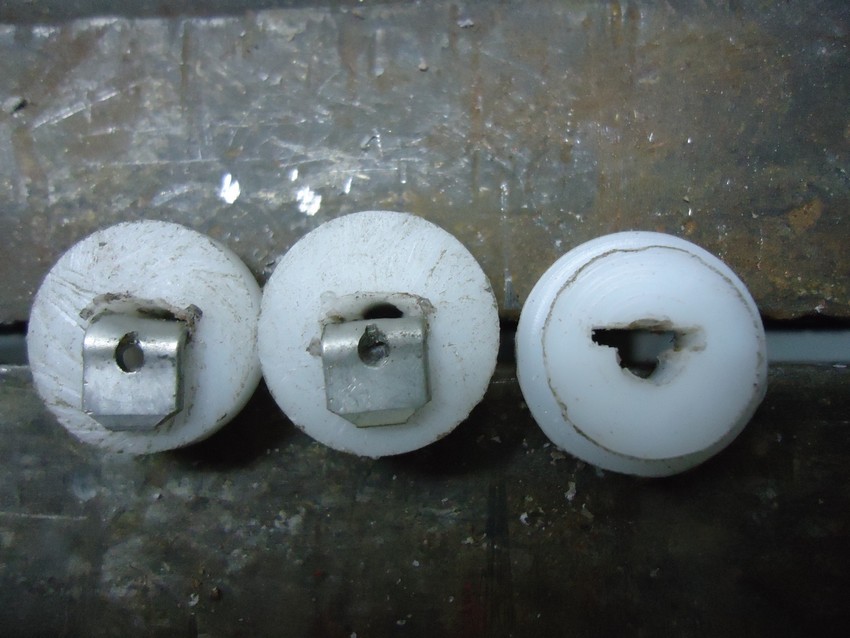

J'ai utilisé du plastique en espérant qu'il ne fondra pas à la première utilisation, mais je suis confiant.
Le trou au centre laissera passer le fil de 1,5 mm2 sans difficulté mais pas la cosse plate.





Toujours à l'aide de la lame de scie  modifiée qui cette fois sera chauffée il faut créer la fente mais tangentielle au trou de façon à ce que la cosse soit bien positionnée sous le contact de l'ampoule





La cosse sera pliée avant d'être introduite dans la platine, le fil soudé sera recouvert de la gaine thermo.


J'ai également refais des ressorts pour compléter la restauration et voilà c'est fini.






Et ça fonctionne.

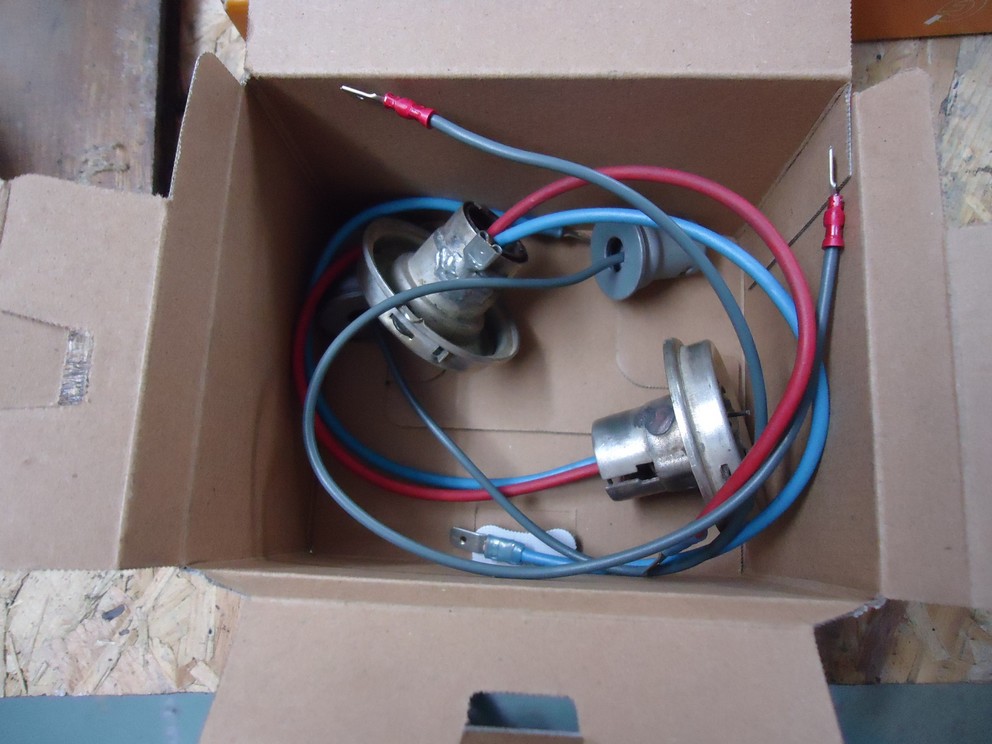

De beaux porte-ampoules en attente d'expédition.
