Réparation des commandes de frein av
Goto page: 1, 2  >

Post new topic   Reply to topic    Les Renault d'avant guerre Forum Index -> Les Renault d'avant guerre -> ici on parle technique -> Mécanique -> Freinage
Previous topic :: Next topic
Author Message
thunderbird
Nouveau membre

Offline

Joined: 11 Nov 2014
Posts: 45
DURCET

PostPosted: Thu 4 Dec 2014, 21:05    Post subject: Réparation des commandes de frein av Reply with quote

bonjour,

les 2 paliers rotules de commande de frein av sur ma Celta sont usés et ovalisés (boitiers et rotules bronze)

quelqu'un à t'il eu le problème et comment le résoudre

merci d'avance
_________________
Les bonnes idées n'ont pas d'âge, elles ont seulement de l'avenir.
Back to top
Visit poster’s website
Publicité






PostPosted: Thu 4 Dec 2014, 21:05    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
tamalou51
Guide du forum

Online

Joined: 22 Feb 2011
Posts: 6,765
seine et marne

PostPosted: Fri 5 Dec 2014, 07:47    Post subject: Réparation des commandes de frein av Reply with quote

J'ai eu comme beaucoup de monde ce problème, je l'ai résolu par une modification mais les éléments que tu cherches peuvent se trouver chez certains grossistes en matériel industriels.
De toute façon il va falloir adapter ou faire refaire des rotules en bronze chez un tourneur.

Mon sujet en parle ici:
http://www.les-renault-d-avant-guerre.com/p88318.htm
_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
Back to top
1933 PG8
Administrateur

Offline

Joined: 09 Jan 2010
Posts: 14,921
Membre RAG: 2019
OCCITANIE

PostPosted: Fri 5 Dec 2014, 09:10    Post subject: Réparation des commandes de frein av Reply with quote

Tout dépend du degrés d'usure de tes pièces, sur ma voiture les axes n'étaient pas trop usés, la rotule ovalisée a été réalésée de 2 millimètres, et j'ai manchonné l'axe avec un tube inox de 1 millimètre d'épaisseur,c'est moins hight tech que la solution de Tamalou, mais c'est plus simple et  visible ici:
http://www.les-renault-d-avant-guerre.com/p80896.htm
Back to top
Zanza14
routard confirmé

Offline

Joined: 27 Aug 2008
Posts: 840
Membre RAG: 2017
78690

PostPosted: Fri 5 Dec 2014, 15:32    Post subject: Réparation des commandes de frein av Reply with quote

Bonjour à toi,

J'ai également eu ce problème, mais c'est au niveau du châssis que j'avais de l'usure.
J'ai fait un article sur mon blog:
http://ma-monaquatre.over-blog.com/article-freins-et-culasse-37506595.html

J'ai donc gardé les pièces de fonderie, et j'ai remplacé l'axe.
J'ai fait refaire un boitier par mon rectifieur habituel.
_________________
http://ma-coccinelle.over-blog.com/
http://ma-monaquatre.over-blog.com/
Back to top
Visit poster’s website
thunderbird
Nouveau membre

Offline

Joined: 11 Nov 2014
Posts: 45
DURCET

PostPosted: Mon 8 Dec 2014, 21:41    Post subject: paliers de frein avant Reply with quote

merci des conseils , je vais retenir la solution des paliers rotules lisses et refaire les axes en étiré

chapeau a tamalou c'est du travail d'artiste

cdlt
_________________
Les bonnes idées n'ont pas d'âge, elles ont seulement de l'avenir.
Back to top
Visit poster’s website
thunderbird
Nouveau membre

Offline

Joined: 11 Nov 2014
Posts: 45
DURCET

PostPosted: Thu 18 Dec 2014, 16:59    Post subject: commandes de frein et emb Reply with quote

bonjour,

j'ai perdu les photos des timmoneries et commandes de frein et embrayage de ma celta AEC1  y à t'il quequ'un qui aurait cela dans ses archives
dans le même chapitre pour rattrapper les jeux dans les chapes et axes
 retour d'expérience sur axes de diamètre légérement supérieur et alésage des chapes
ou axes aux dimensions d'origine et pose de "frettes" dans les leviers et chapes

merci d'avance
_________________
Les bonnes idées n'ont pas d'âge, elles ont seulement de l'avenir.
Back to top
Visit poster’s website
pilpil
Administrateur

Offline

Joined: 22 Aug 2008
Posts: 20,130
Membre RAG: 2019
EURE

PostPosted: Thu 18 Dec 2014, 18:33    Post subject: Réparation des commandes de frein av Reply with quote

Ce serait sympa de ne pas poster plusieurs fois une question du même genre. Je regroupe.
Back to top
Visit poster’s website
tamalou51
Guide du forum

Online

Joined: 22 Feb 2011
Posts: 6,765
seine et marne

PostPosted: Thu 18 Dec 2014, 18:42    Post subject: Réparation des commandes de frein av Reply with quote

Sur ma CELTA ZR il y avait beaucoup de jeu dans les leviers, le remplacement des bagues lisses par des standard actuelles trouvées ici a réglé le problème, mais il faut tout démonter.

http://www.123roulement.com/rubrique-accessoire-bagues-TUP.html
_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
Back to top
thunderbird
Nouveau membre

Offline

Joined: 11 Nov 2014
Posts: 45
DURCET

PostPosted: Thu 18 Dec 2014, 19:10    Post subject: cde de frein Reply with quote

merci tamalou je connais effectivement 123.com pour y avoir commandé mes roulements de bv, si j'ai bien compris tu as fretté les leviers avec des bagues lisses
concernant les paliers rotules de cde de came je vais suivre ton conseil et cherche à approvisionner des paliers industrie, je dois rapeller NTN demain
je suis très interessé par ta modifcation de la direction peux tu m'en dire un peu plus
dans tous les cas félicitations pour tes qualités d'usineur et de mécanicien, je n'ai malheureusement ni tour , ni fraiseuse à disposition, ce qui fait que l'on hésite toujours à faire des transformations importantes vu le coût de la sous-traitance

pour plipil j'ai effectivement posté un sujet sur les commandes de frein, mais c'était au niveau des paliers rotules de came, cette fois je parle des commandes timmoneries et leviers, escuse moi mais je ne  maitrise et ne comprends pas toujours la philosophie ni le fonctionnement du forum.

a tous les deux si vous avez des photos des palonniers  pédales et timmoneries merci d'avance
_________________
Les bonnes idées n'ont pas d'âge, elles ont seulement de l'avenir.
Back to top
Visit poster’s website
pilpil
Administrateur

Offline

Joined: 22 Aug 2008
Posts: 20,130
Membre RAG: 2019
EURE

PostPosted: Thu 18 Dec 2014, 19:36    Post subject: Réparation des commandes de frein av Reply with quote

Je n'ai pas trouvé de présentation de ta voiture. Ici:  http://www.les-renault-d-avant-guerre.com/f62-Recensement-des-Celta-AEL1.ht…
Ça pourrait nous aider à te fournir des indications.

Pour ma part j'ai le système de pédalier mais pour YN2 + des photos; ce ne doit pas être les mêmes . Tamalou doit savoir...
Back to top
Visit poster’s website
pilpil
Administrateur

Offline

Joined: 22 Aug 2008
Posts: 20,130
Membre RAG: 2019
EURE

PostPosted: Thu 18 Dec 2014, 19:46    Post subject: Réparation des commandes de frein av Reply with quote

Je viens de regarder les deux PR correspondants(maintenant que c'est rangé ça va vite Mr. Green ) il y a quelques différences mais des pièces communes.
Back to top
Visit poster’s website
tamalou51
Guide du forum

Online

Joined: 22 Feb 2011
Posts: 6,765
seine et marne

PostPosted: Thu 18 Dec 2014, 19:47    Post subject: Réparation des commandes de frein av Reply with quote

Je n'ai pas fretté, j'ai remplacé les bagues existantes, non ou mal documentées sur les PR.
Pour la direction, j'ai remplacé la barre de liaison d'origine par une de ma fabrication avec un pas à gauche et à droite de façon à pouvoir régler le pincement, et j'ai également monté des rotules modernes. Embarassed

Pour le pédalier si il y a du jeu, il faut le démonter entièrement c'est à dire faire sauter les goupilles ensuite soit usiner les extrémités usées, soit refabriquer des axes en acier de diamètre 16 (je crois) et remplacer les bagues usées, désolé je n'ai pas de photo de ce point.
_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
Back to top
Ptiluc
Administrateur

Offline

Joined: 28 Oct 2012
Posts: 640
Membre RAG: 2019
91160 CHAMPLAN

PostPosted: Sun 25 Oct 2015, 23:03    Post subject: Réparation des commandes de frein av Reply with quote

A mon tour d'être confronté au problème...

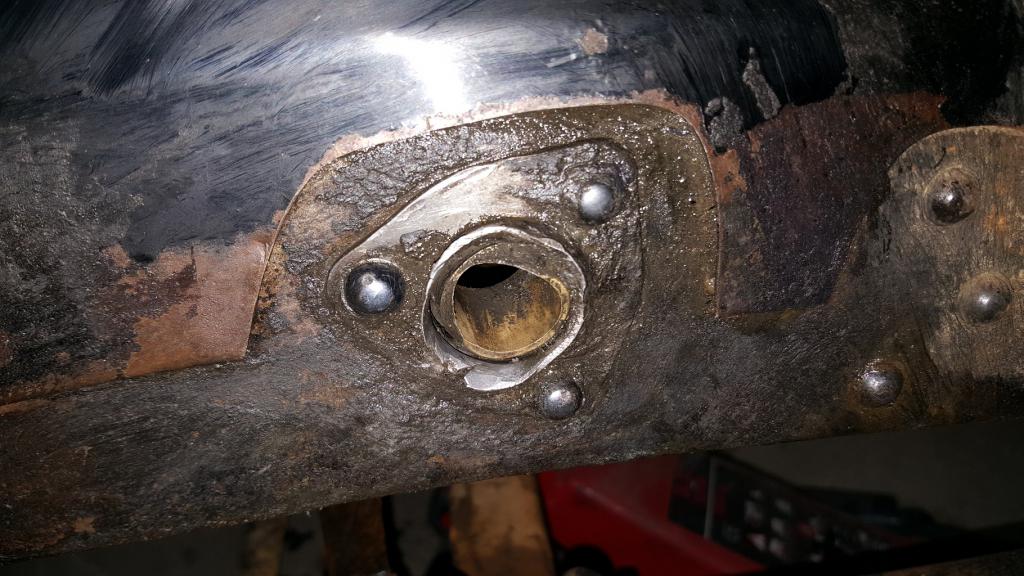

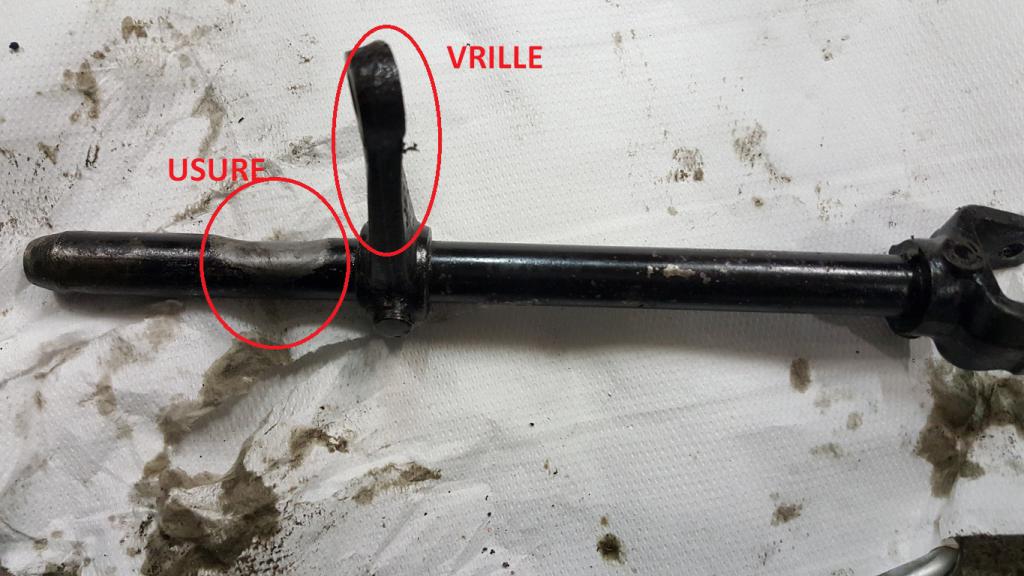

Juste quelques précisions, si on retrouve l'usure comme sur l'axe de Tamalou, l'autre partie est vrillée, je ne suis pas sûr que ce soit normal ?
Et le déport n'existe pas, peut-être une différence entre Celta et Mona ?





Et je ne trouve pas sur le site NTN la référence des rotules, peut-être qu'elles ne sont plus fabriquées ?
Question subsidiaire : quelqu'un aurait-il un schéma de la bague en bronze ?
Back to top
Fossoyeur
Administrateur

Offline

Joined: 12 May 2011
Posts: 18,048
Au milieu de nulle part (61)

PostPosted: Sun 25 Oct 2015, 23:20    Post subject: Réparation des commandes de frein av Reply with quote

Ce document devrait t'apporter des éléments de réponse :
http://www.les-renault-d-avant-guerre.com/t6579-PR-192-Catalogue-de-Pi-ces-de-Rechange-pour-Voiture-Primaquatre-Type-KZ14.htm
(Nous n'avons pas l'YN3 en stock)
_________________
PG2 berline + YN4 berline luxe + YN4 coach décapotable (+ R1092)
Back to top
tamalou51
Guide du forum

Online

Joined: 22 Feb 2011
Posts: 6,765
seine et marne

PostPosted: Mon 26 Oct 2015, 07:18    Post subject: Réparation des commandes de frein av Reply with quote

L'usure sur l'axe est "normale" vu le type de montage, la rotule n'ayant pas pour fonction le coulissement de l'arbre dans celle-ci. Crying or Very sad
En plus ils étaient sympa chez LR, le flasque est rivé comme cela c'est bien plus simple à remplacer. Evil or Very Mad
Pour la bague j'ai trouvé des remplacements modernes, chez Michaud Chailly  mais les flasques sont fixées par deux rivets.


http://www.les-renault-d-avant-guerre.com/p84068.htm



Pour la torsion de la biellette c'est "normal"  l'autre coté l'est également, mais dans l'autre sens. Wink
Sur les ZR c'ést comme cela, les biellettes sont vrillées pour les aligner avec les câbles de freins.


http://www.les-renault-d-avant-guerre.com/p88318.htm
_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
Back to top
