Fabriquer des plaques de maintien des arrêts de porte
Aller à la page: 1, 2  >

Poster un nouveau sujet   Répondre au sujet    Les Renault d'avant guerre Index du Forum -> Les Renault d'avant guerre -> ici on parle technique -> Outillage et tour de main
Sujet précédent :: Sujet suivant
Auteur Message
tamalou51
Guide du forum

Hors ligne

Inscrit le: 22 Fév 2011
Messages: 6 619
seine et marne

MessagePosté le: Jeu 12 Sep 2013, 21:57    Sujet du message: Fabriquer des plaques de maintien des arrêts de porte Répondre en citant

Ça fait pas mal de temps que je n'ai pas mis un petit sujet technique, comme aujourd'hui je n'avais pas trop la pêche j'ai préparé ça :

La fabrication des plaques de maintien des sangles cuir d'arrêt de porte, mais la méthode permet aussi de refaire des arrêts de gaines par exemple.

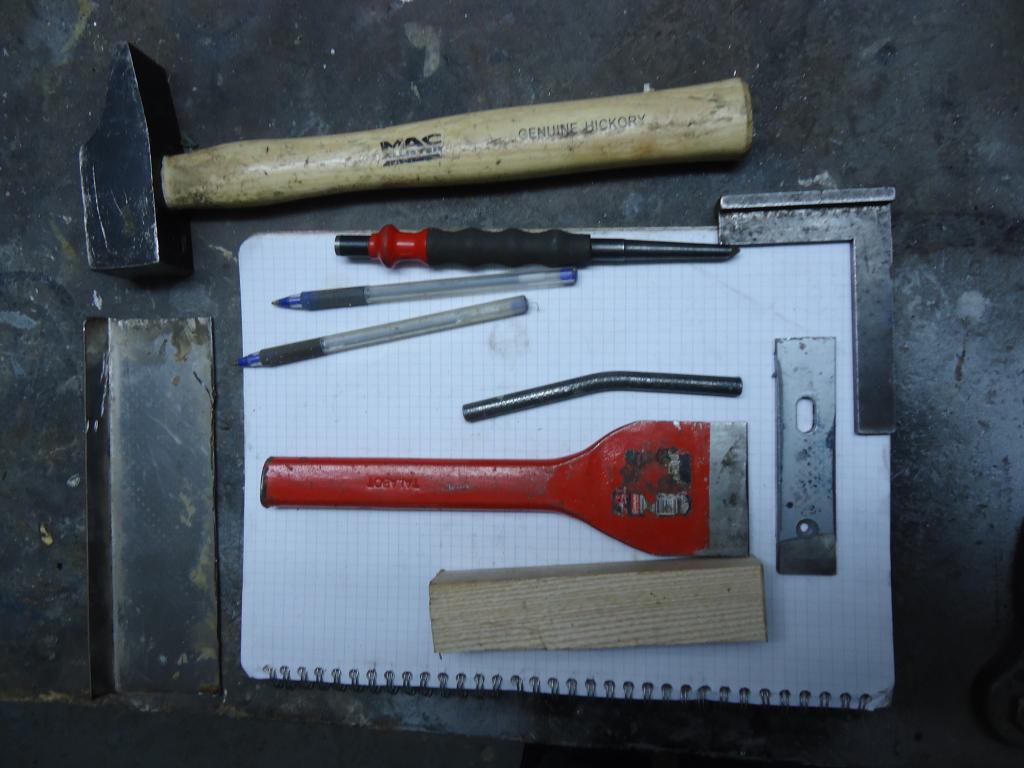

Tout d'abord les machines outils nécessaires.

1 équerre
1 pointeau
1 marteau
1 chasse ( en réalité ici il s'agit d'un outils de maçonnerie pour casser les briques)
1 cale de bois dur
1 morceau de rond Ø 8
1 fer plat de 25 mm de largeur épaisseur indifférente
1 morceau de tôle

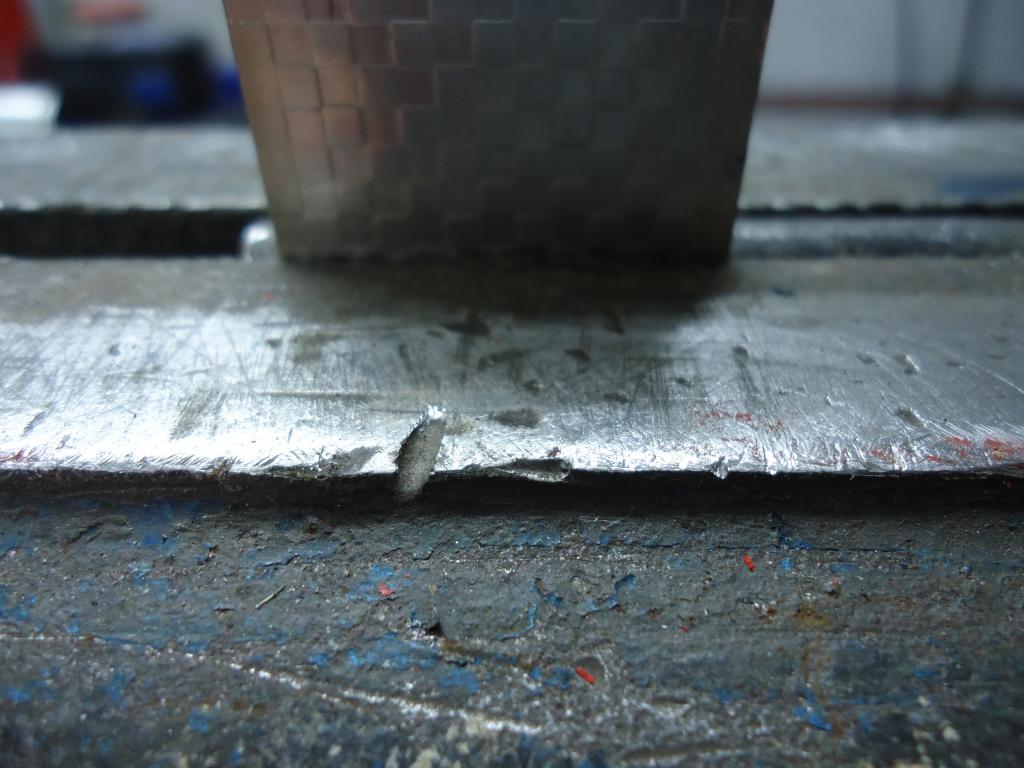

Ne pas oublier la presse.

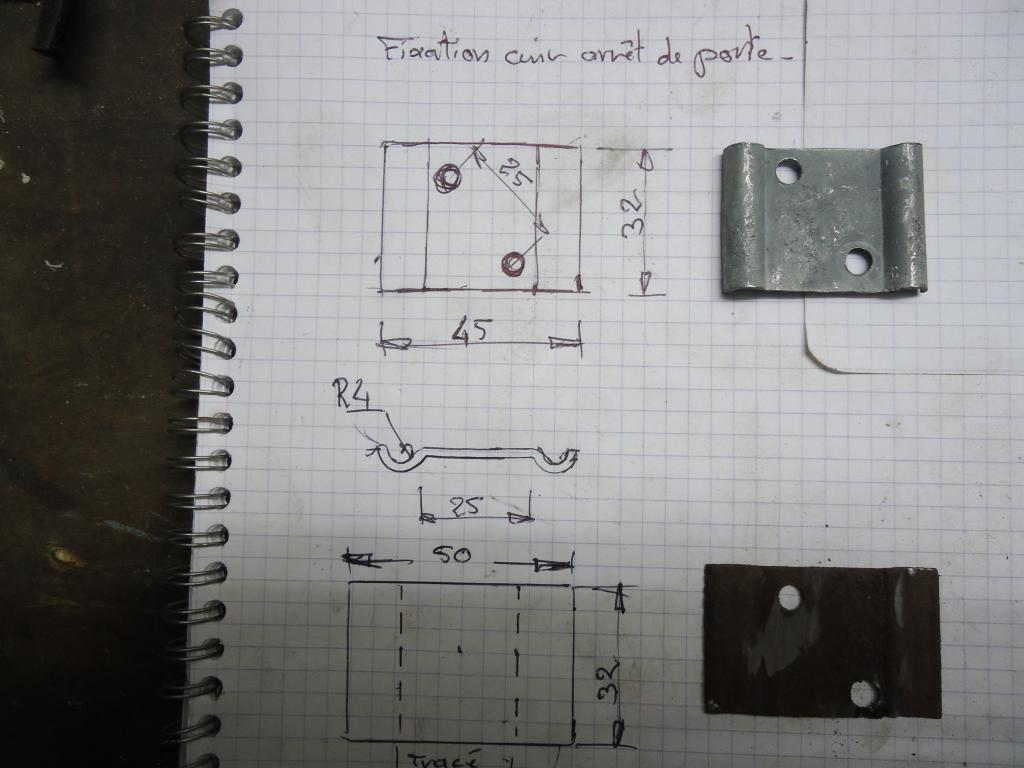

Il s'agit de refaire la pièce du haut, celle du bas a été aplatie.

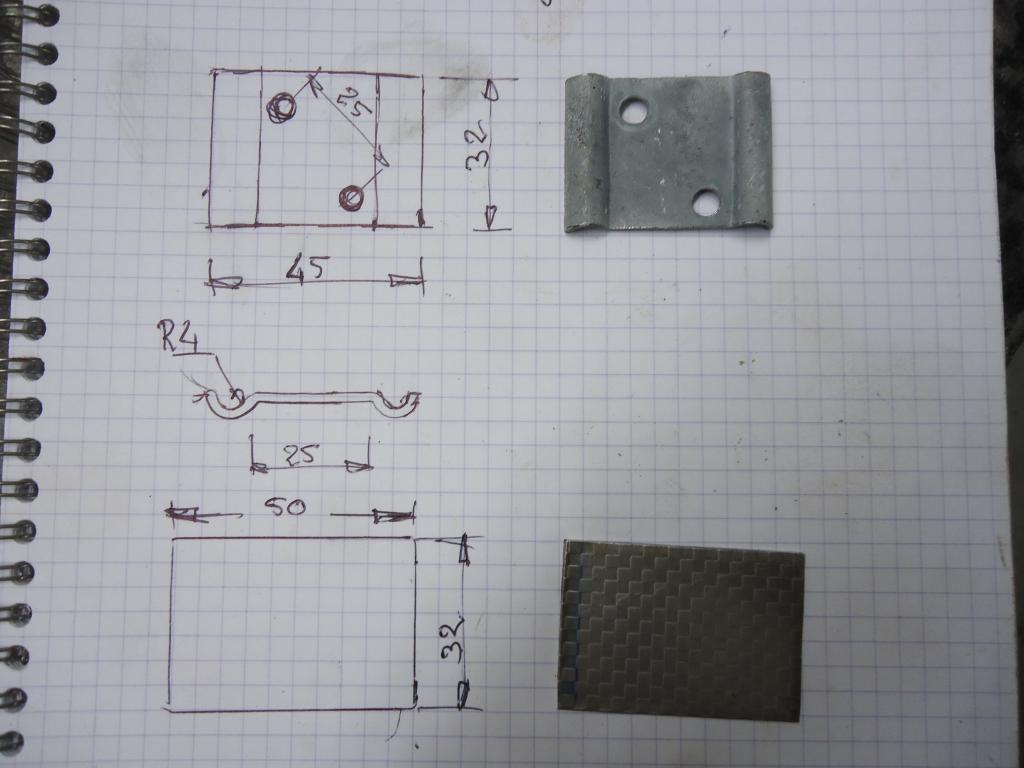

Découper un morceau de tôle à la dimension de la pièce écrasée ou calculer le format nécessaire.

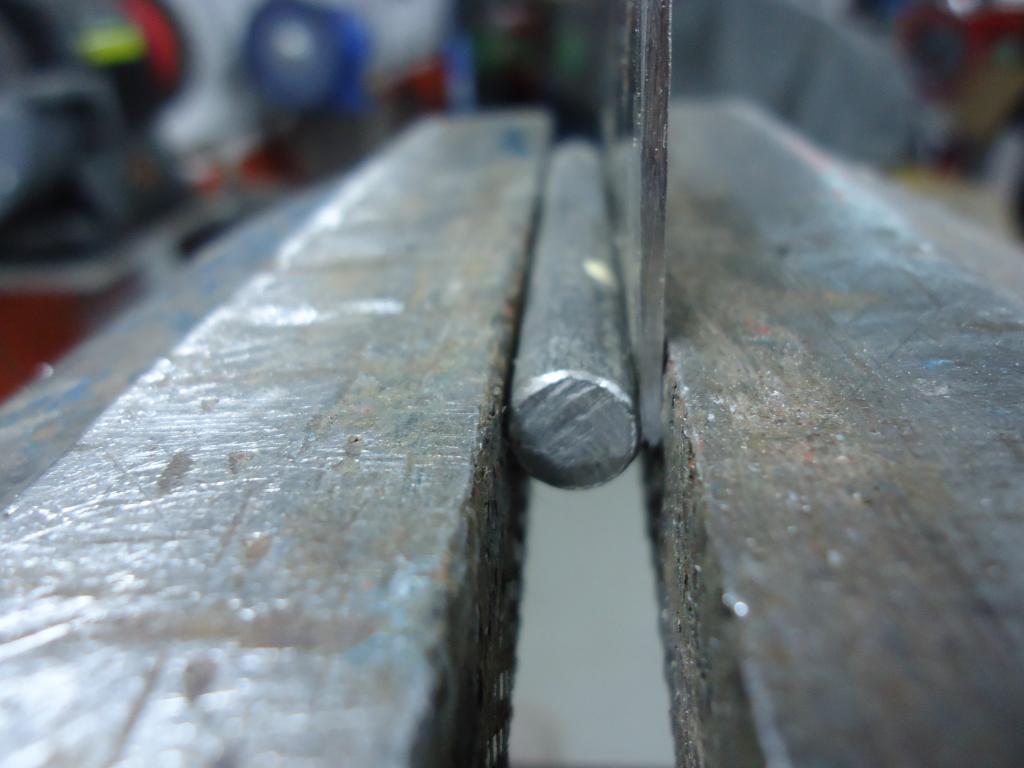

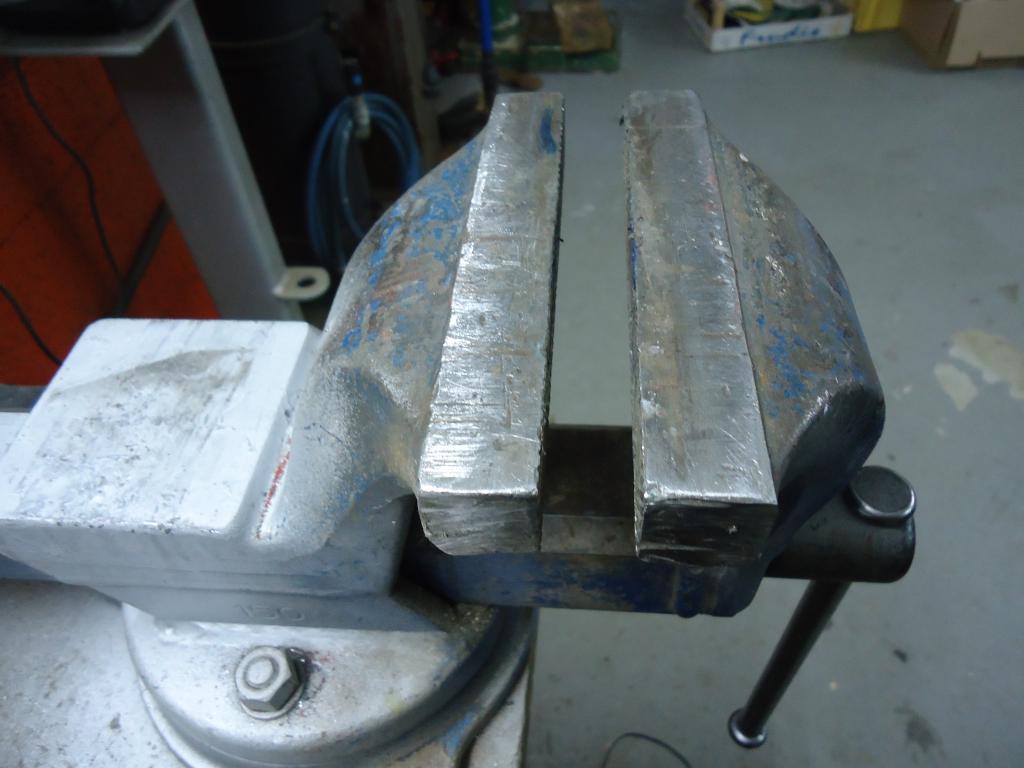

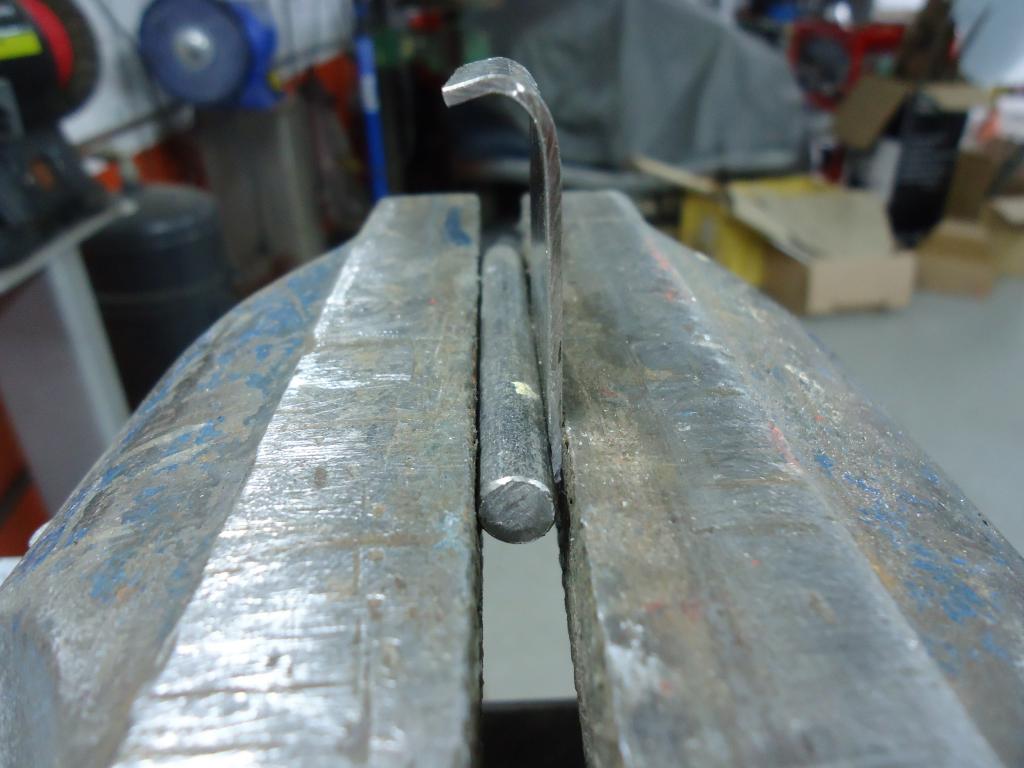

Positionner dans l'étau le fer rond et la tôle au plus prés de la génératrice.

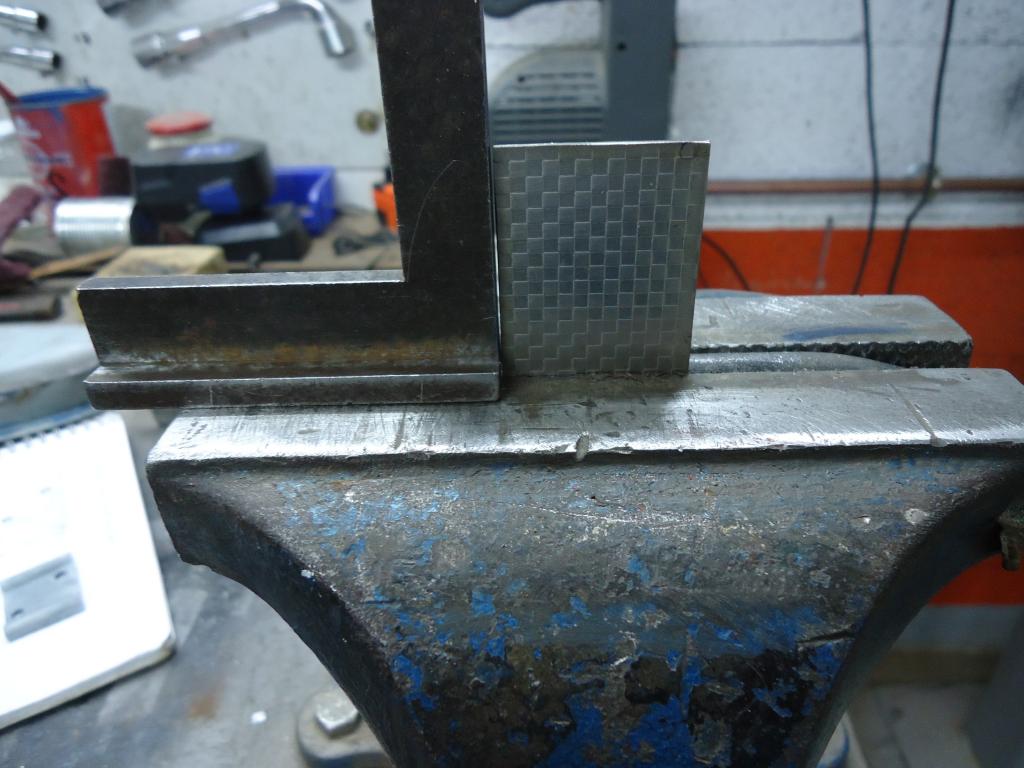

Assurer vous que la pièce est bien d'équerre.

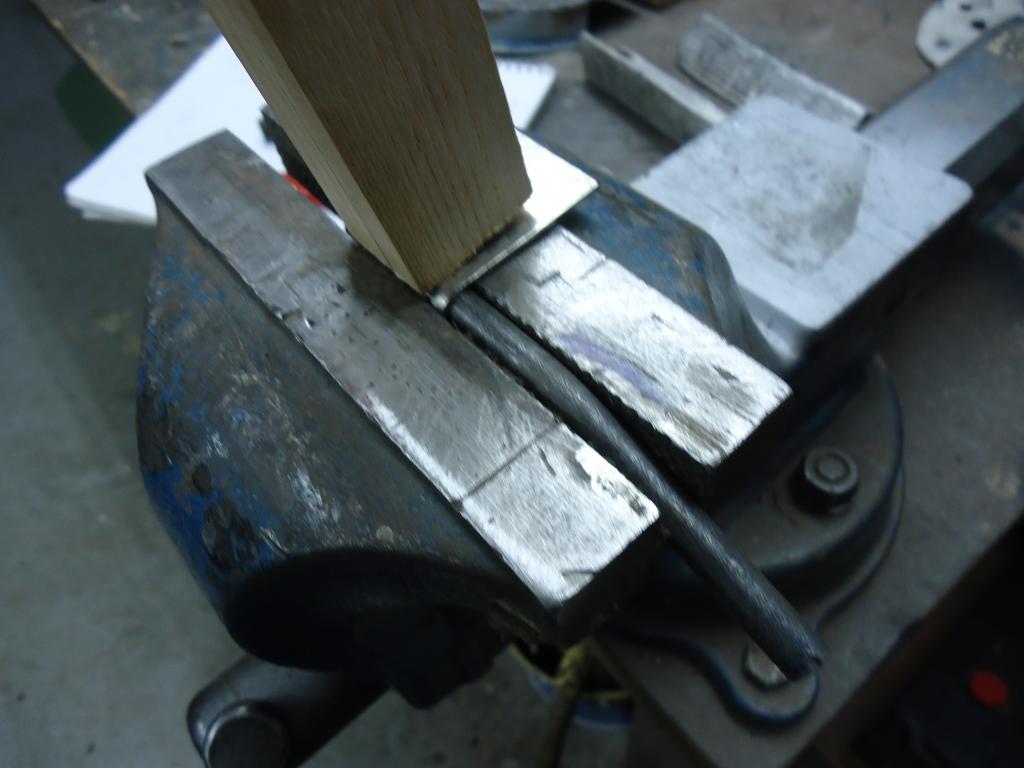

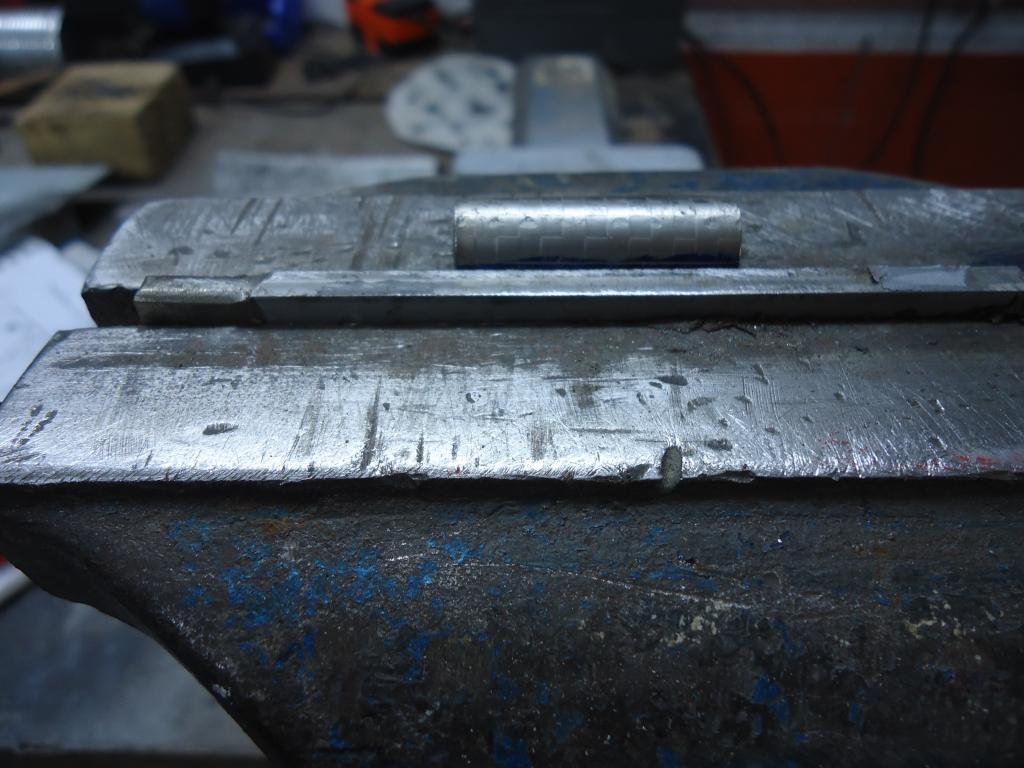

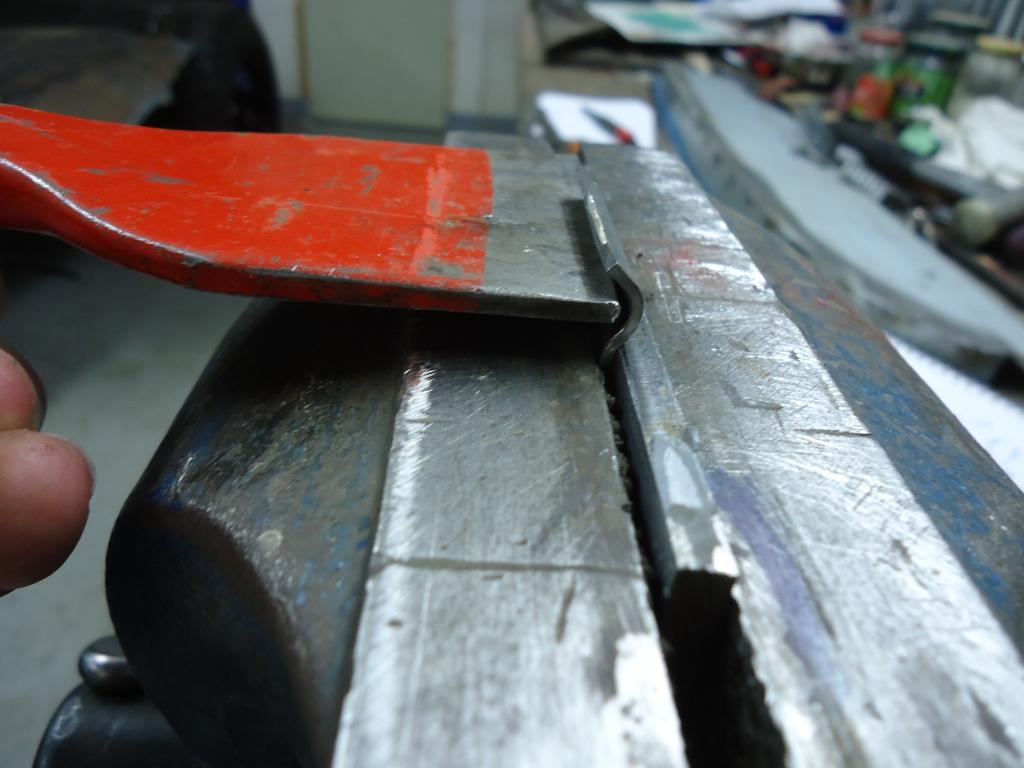

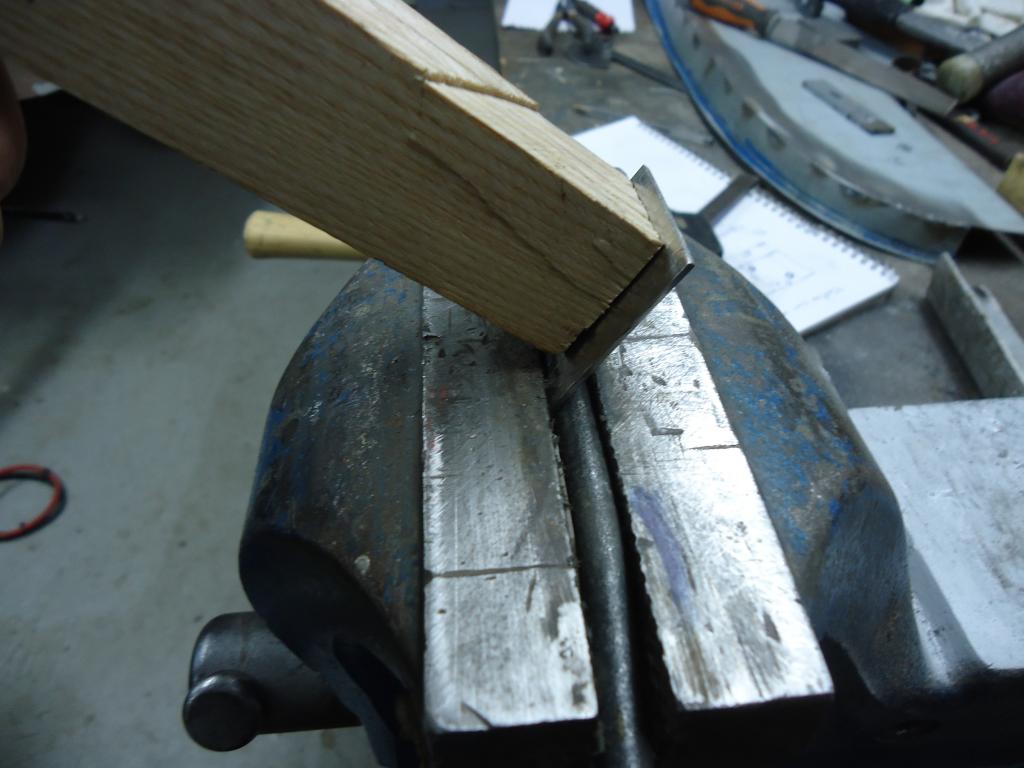

Frapper la pièce avec la cale bien à plat pour la former autour du rond.

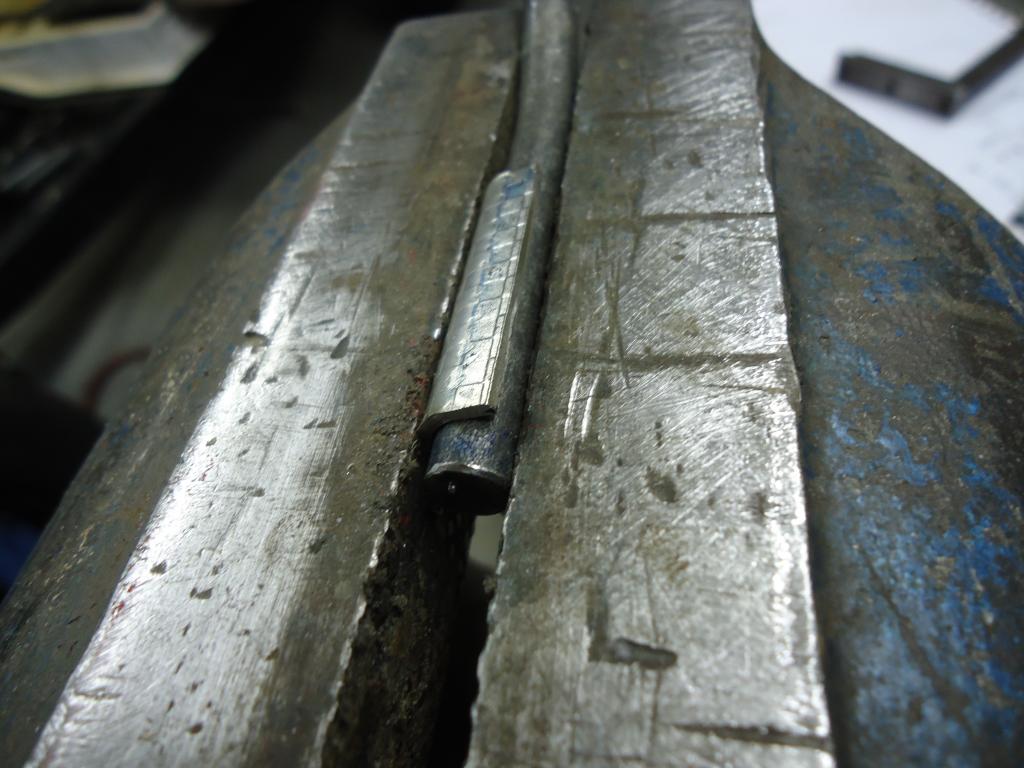

Retourner la pièce et positionner la au plus prés du rond et terminer la mise en forme au marteau.





Retourner la pièce et recommencer l'opération.

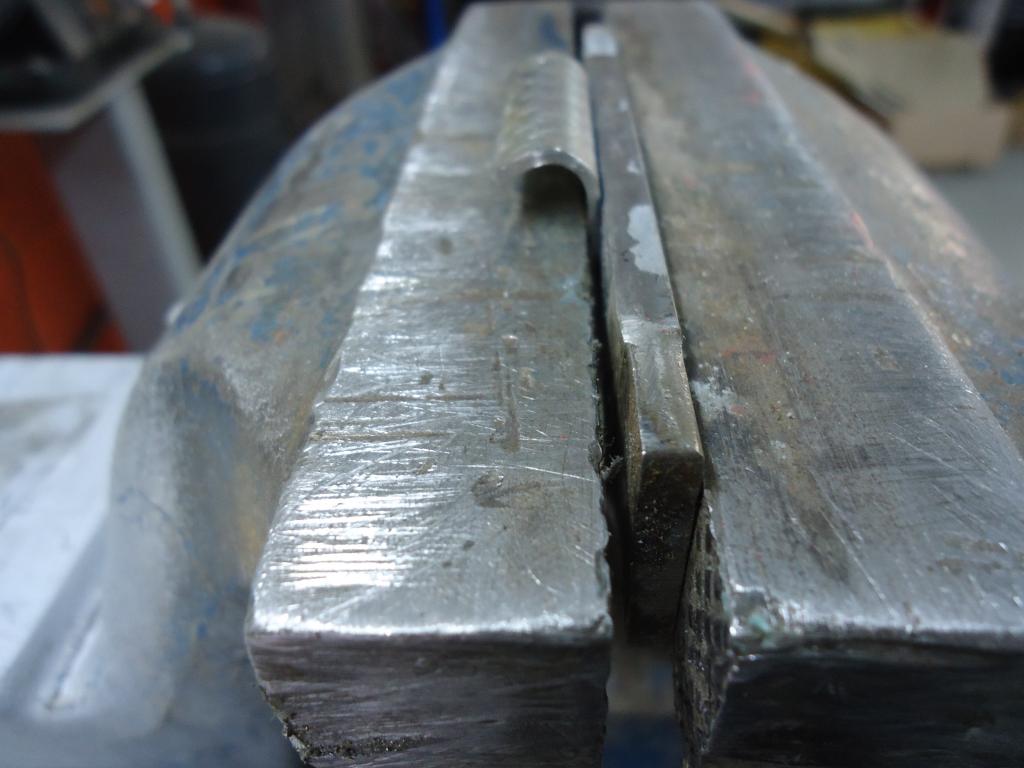

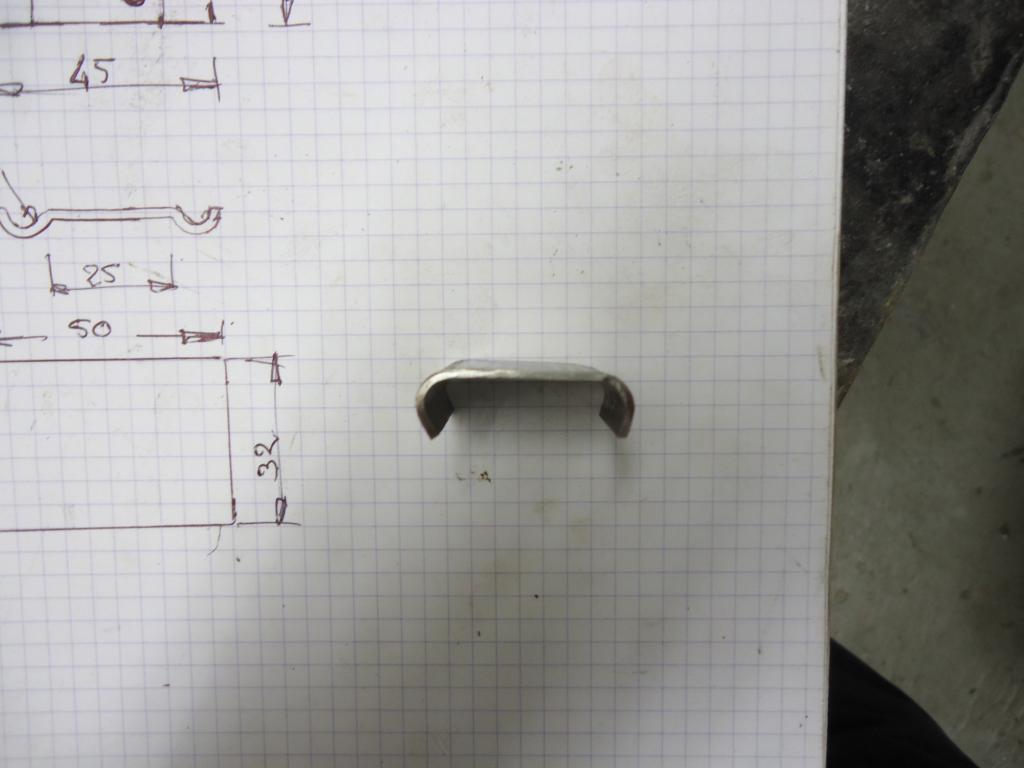

Vous devez obtenir ce profil.





Tracer deux lignes séparées de 25mm



Le fer plat doit correspondre au tracé.

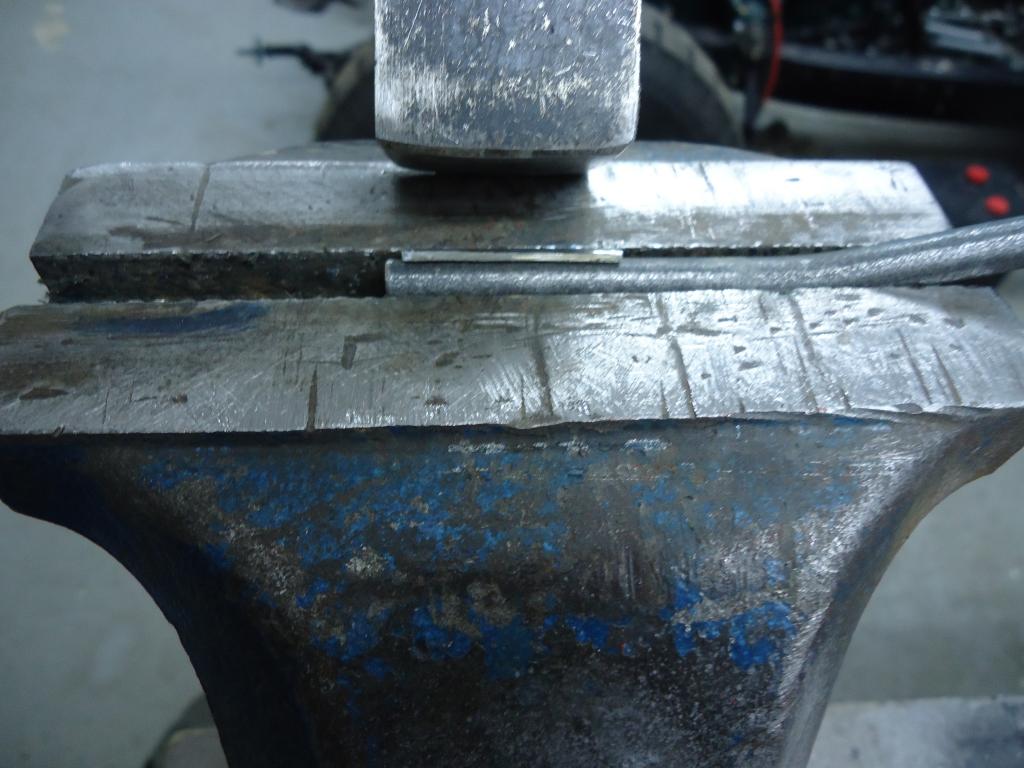

Positionner la pièce contre le fer plat au ras de la ligne.

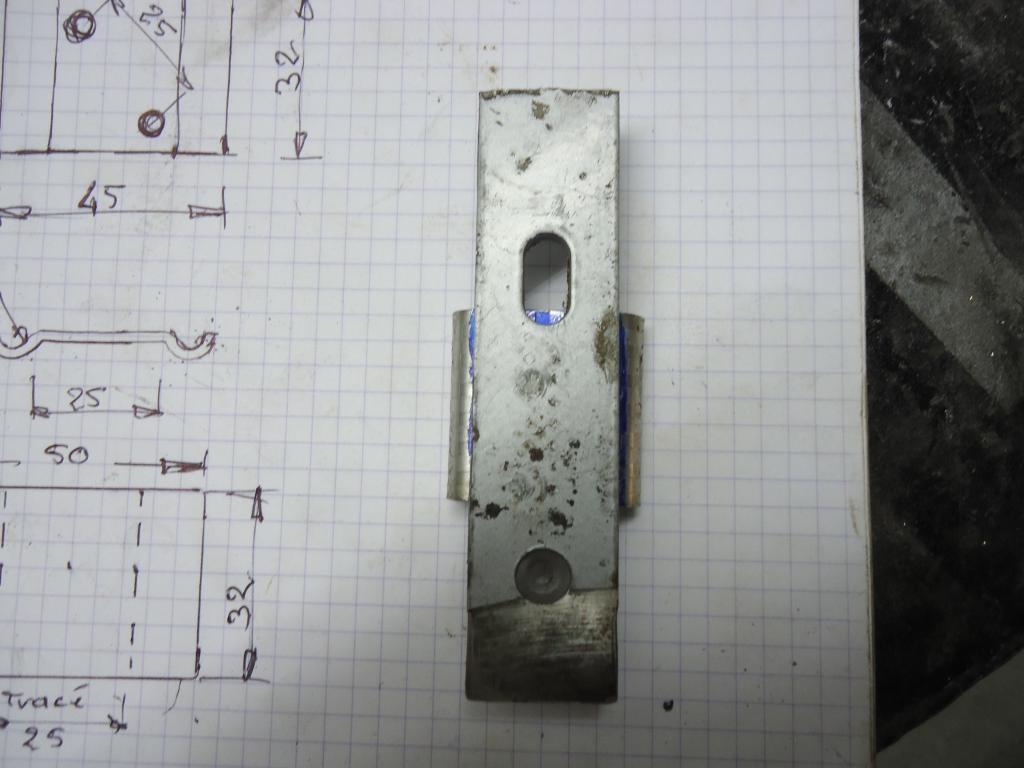

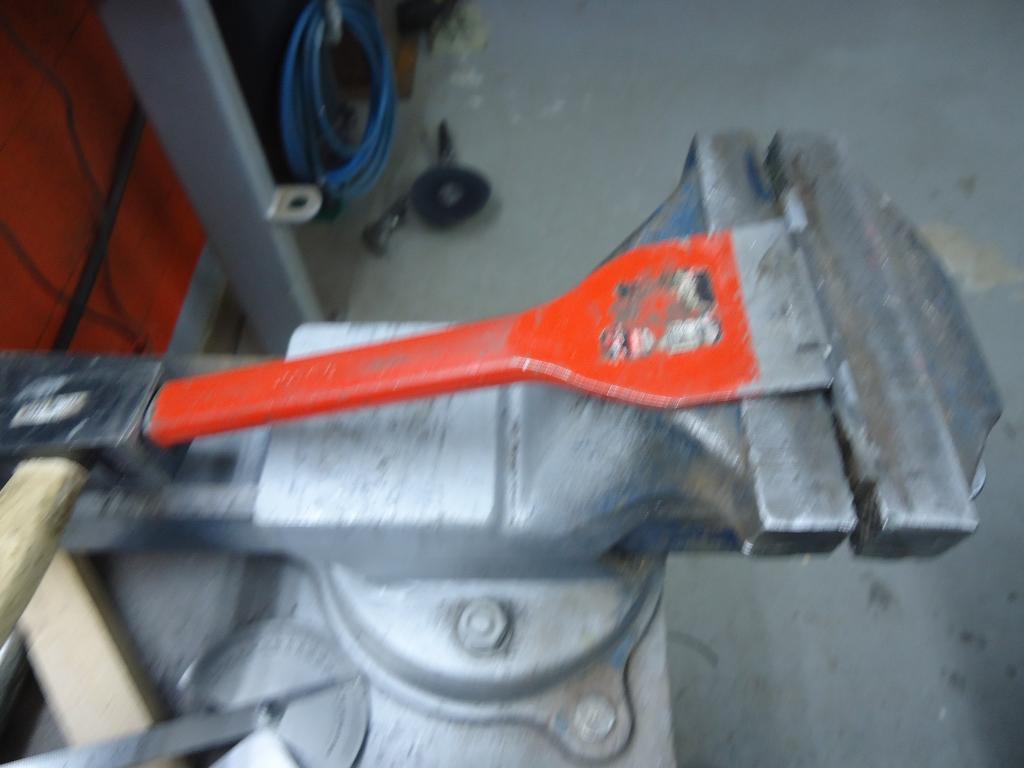

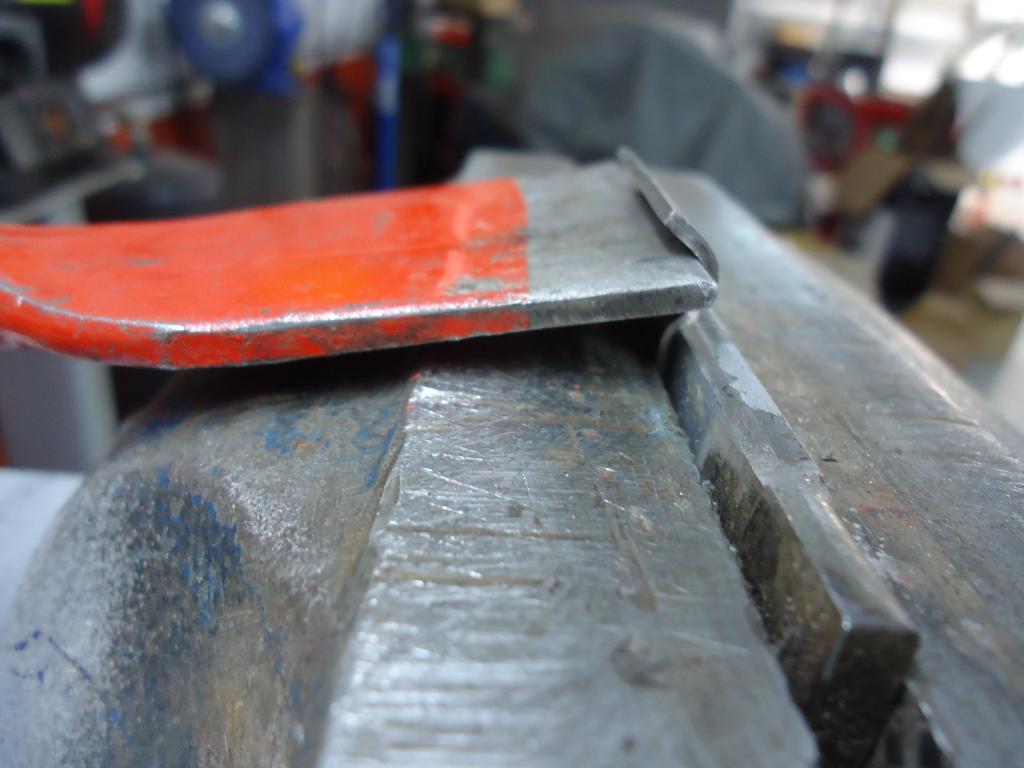

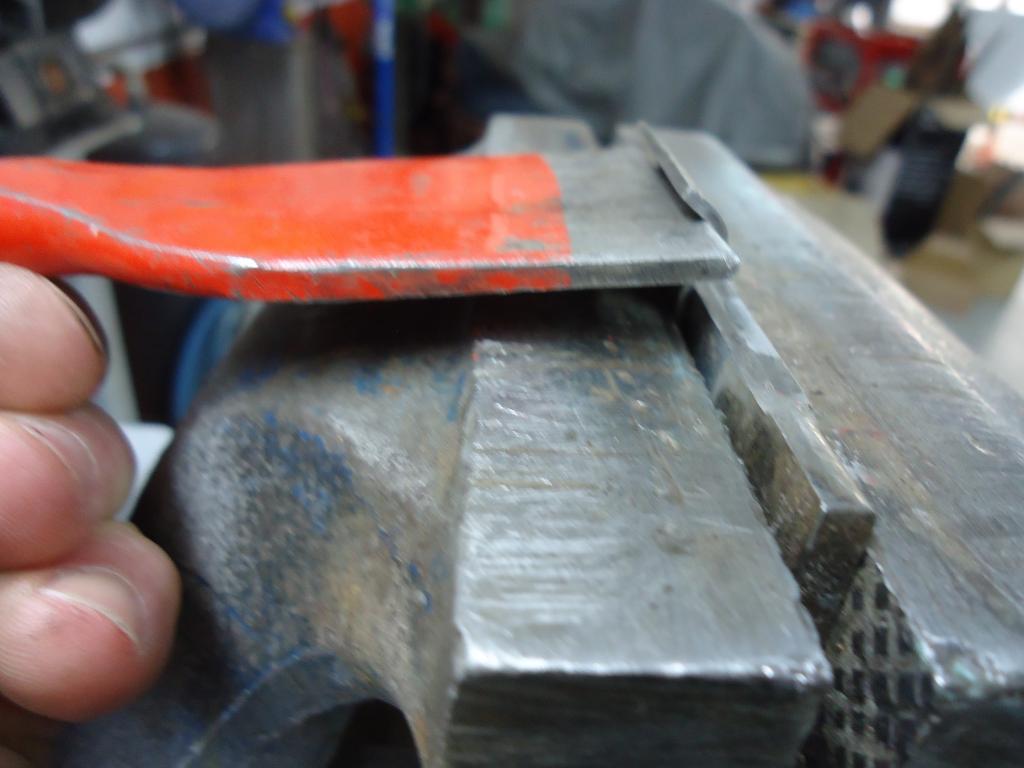

Frapper au dessus de la cale en orientant la chasse.

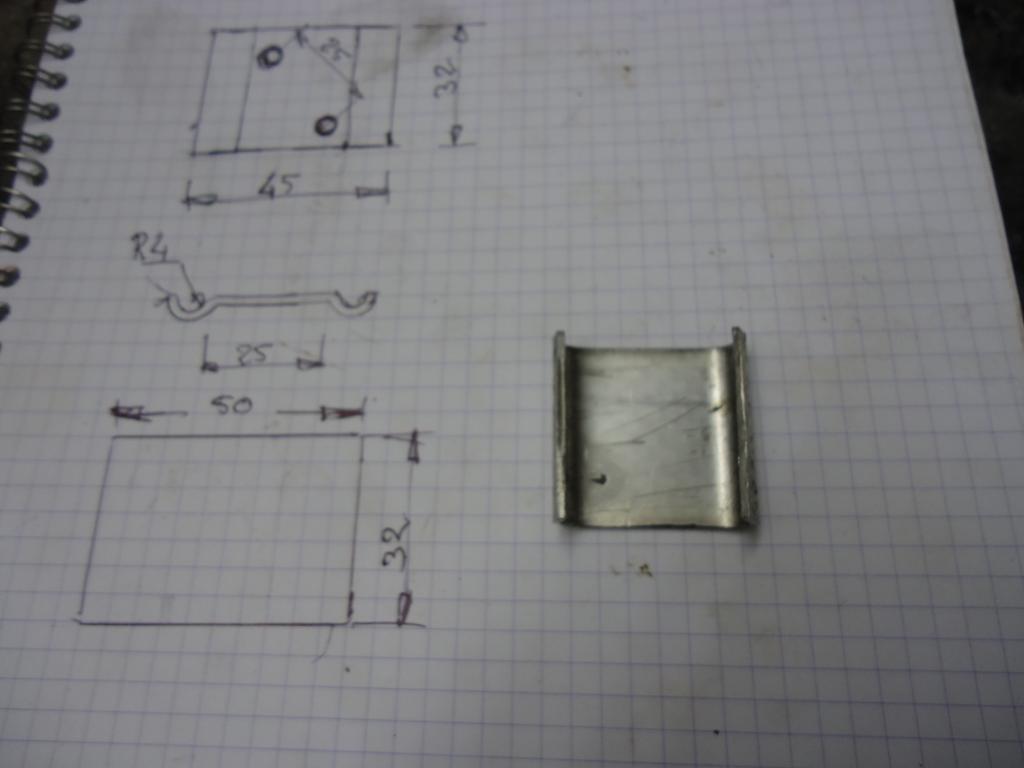

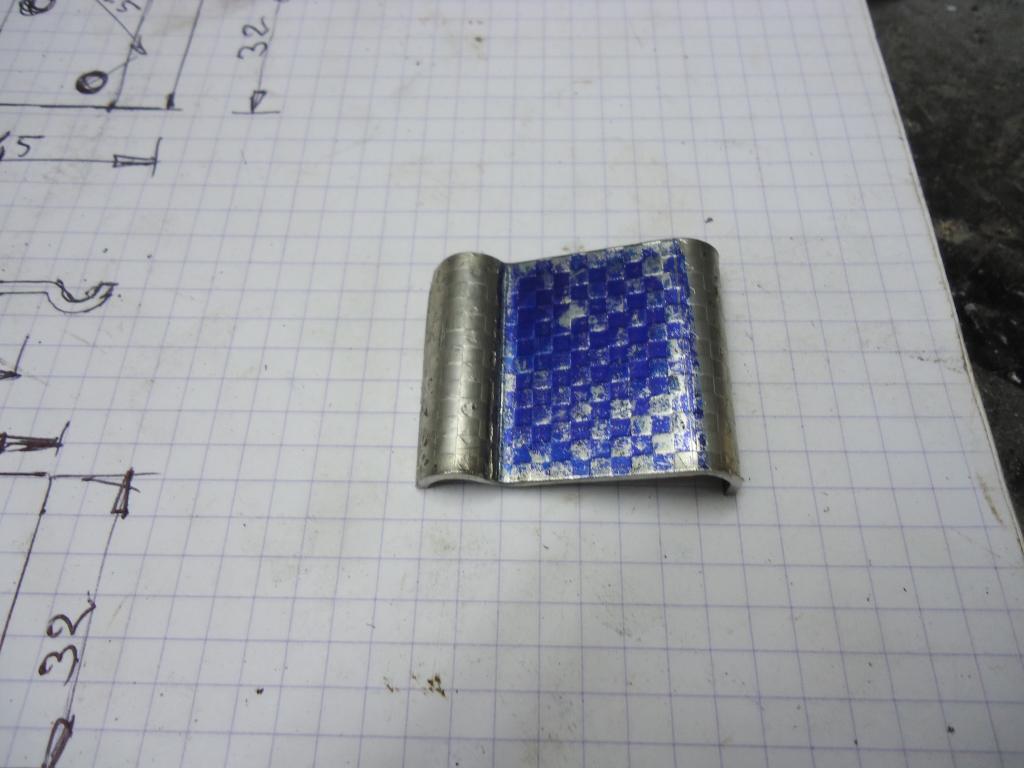

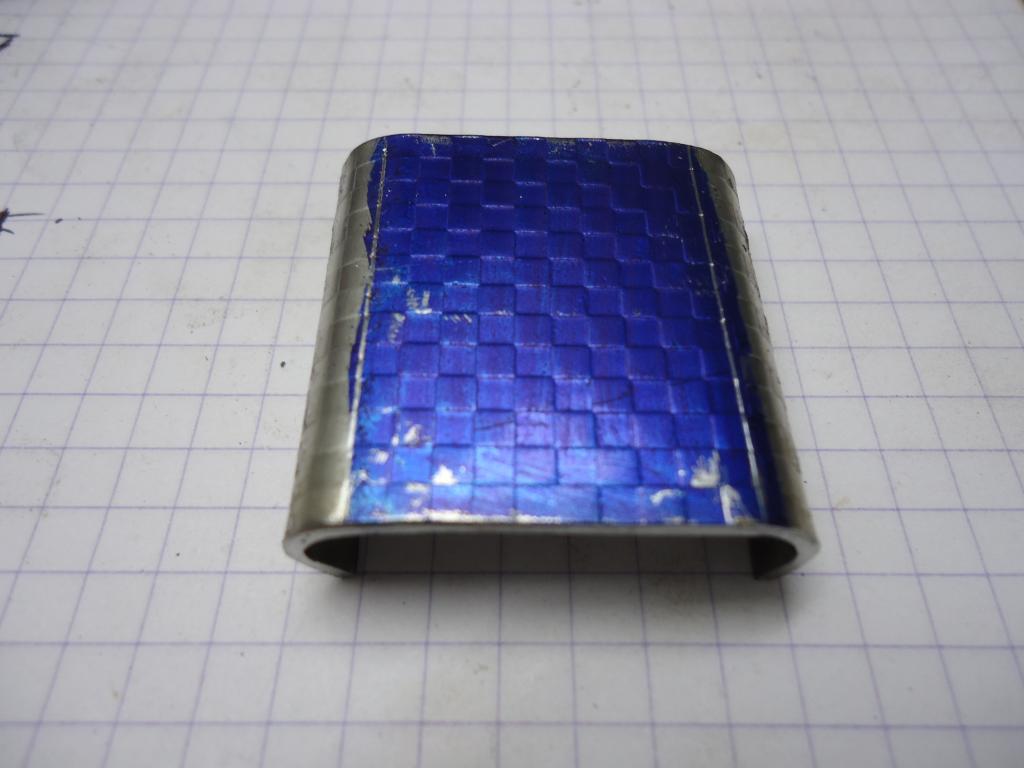

Vous obtenez cette forme.



Recommencer l'opération de l'autre coté.



Si la forme n'est pas correcte, retoucher la forme sur le rond.

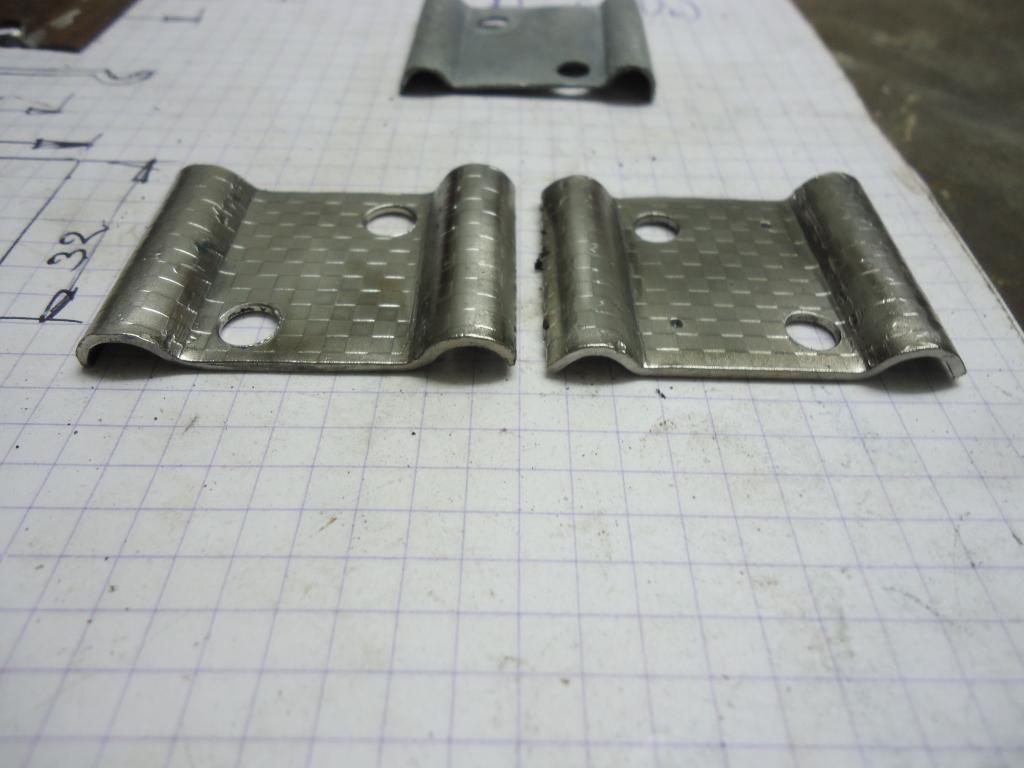

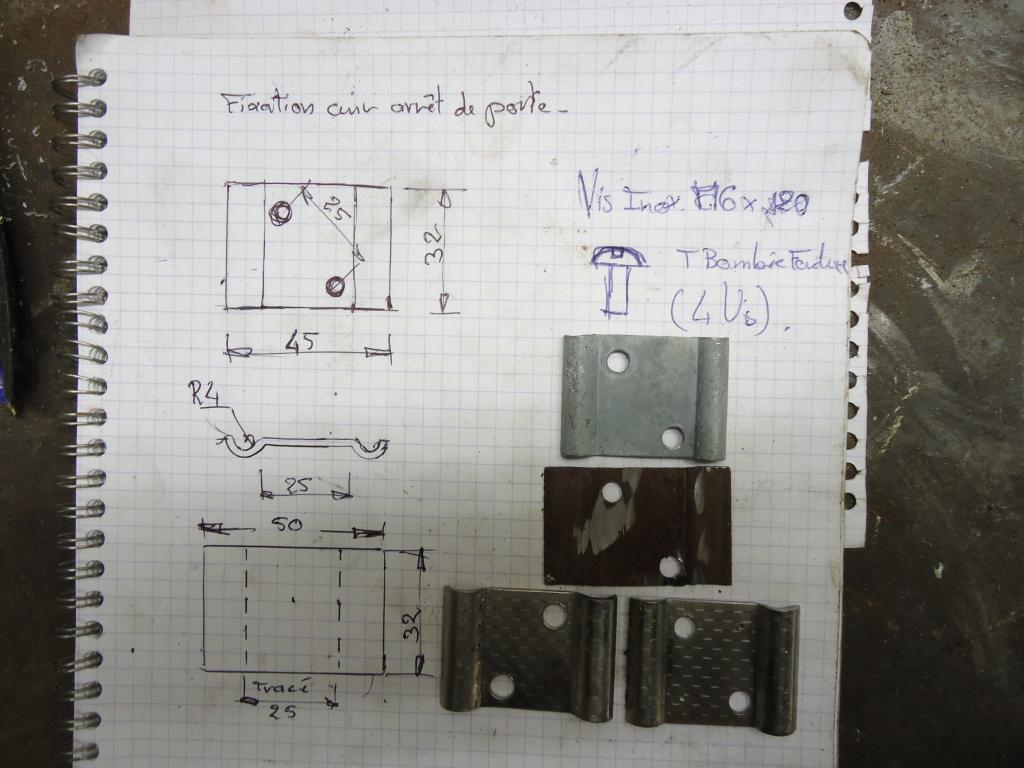

Après retouche et perçage c'est terminé.




_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
