Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX


Poster un nouveau sujet   Répondre au sujet    Les Renault d'avant guerre Index du Forum -> Les Renault d'avant guerre -> ici on parle technique -> Mécanique -> Carburation et Circuit d'essence
Sujet précédent :: Sujet suivant
Auteur Message
pilpil
Double debrayeur

En ligne

Inscrit le: 22 Aoû 2008
Messages: 19 521
Membre RAG: 2018
EURE

MessagePosté le: Mer 27 Fév 2013, 15:02    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Suite à des petits problèmes de ralenti sur mon YN4 qui tourne (très bien d’habitude !) avec le carburateur de l’YN2, j’ai racheté un carburateur d’YN4.
Je profite des démontages/réglages pour faire un point sur ces carburateurs : TI, IT, IF ou FI ? Montage 12 ou 20… ? Type de starter…
A noter que le remplacement d’un type par un autre, à part le problème du starter automatique (thermostarter) ne pose comme problème apparemment que le coté d’arrivée d’essence et les positions de la commande de starter manuel.


I)                    TYPES UTILISES:
D’après les notices d’entretien on devrait avoir : N.E. 276 pour  YN2 & 3 : carburateur 30IF (starter à tirette)
N.E. 309 :carburateur 30IT à thermostarter.


II)                  LES DIFFERENTES ADAPTATIONS/ EVOLUTIONS :
Au fil du temps les voitures ont pu être modifiées. On trouve souvent un remplacement du thermostarter par un starter à tirette !

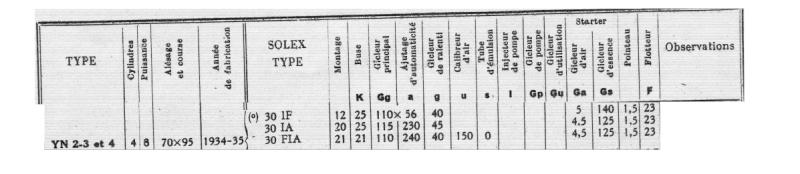

On trouve aussi dans une documentation SOLEX de juillet 1954 (cahier 717) les préconisations de « remplacement rationnel des carburateurs » (autre époque d’économie !)



On voit que le 30 IT a disparu (plus de thermostater qui devait être d’un fonctionnement délicat ?). Reste le 30 IF des YN2 & 3 et les adaptations modernes de 30IA et FIA. Il sera intéressant de comparer les réglages préconisés.


I)                    LES DIFFERENTS TYPES :
On trouve 4 types : 30 IT et 30 IF mais aussi 30 TI et 30 FI. Quelles différences ?
D’après l’excellente documentation  Notice de montage & réglage  Octobre 1938  N° 15 mise en ligne par jp26     http://www.les-renault-d-avant-guerre.com/t3143-Carburation-Les-notices.htm     Merci à lui Okay :

La 3ème colonne indique le type de montage 12 ou 20. On voit que la différence IT/TI et IF/FI ne joue que sur ce type.


La même documentation explique la différence entre 12 et 20 :

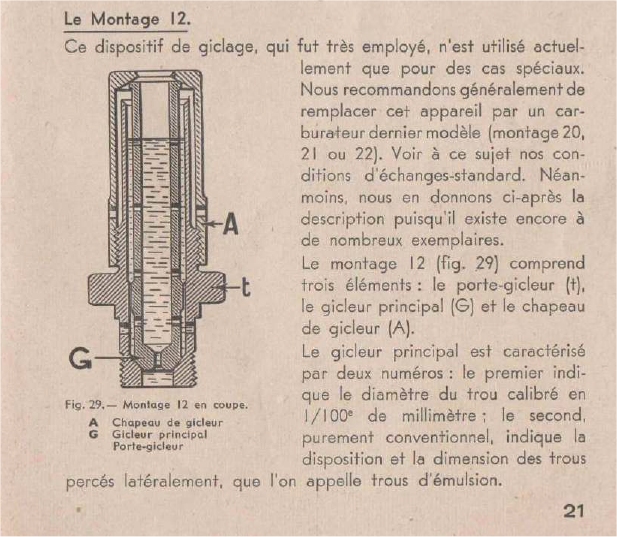

            A) Le montage 12 est décrit page 21. On y voit que c’est le montage d’origine et qu’il est recommandé de le remplacer par un montage20 plus « moderne ». La différence est le montage du gicleur principal :








Avec un gicleur de cette forme :


LE MONTAGE 12 :  Images prises sur un 30IT.

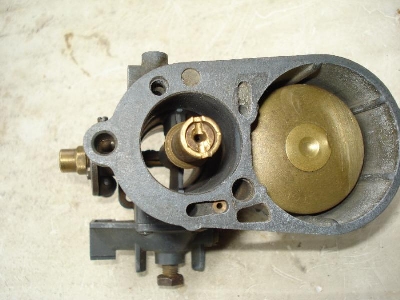

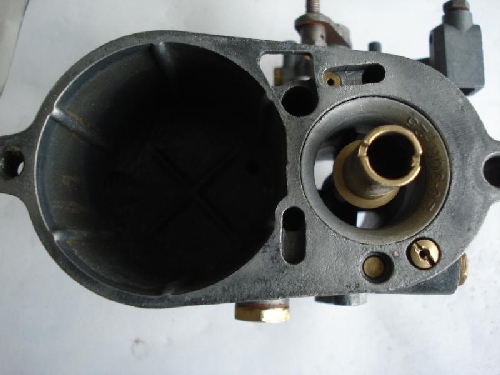

On voit le chapeau « vide » :


Démonté :

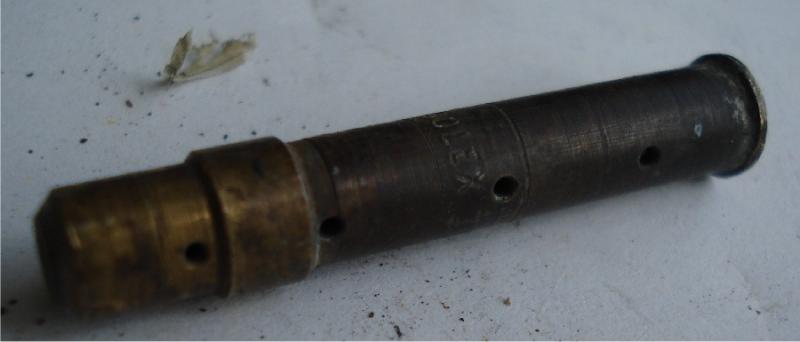

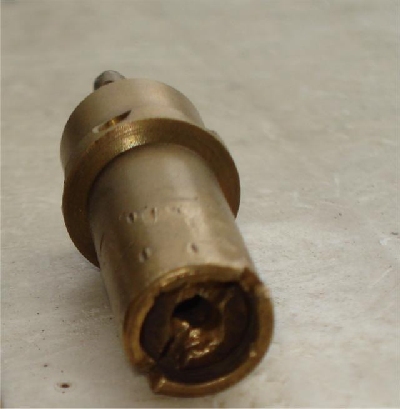

On peut ensuite sortir le gicleur :

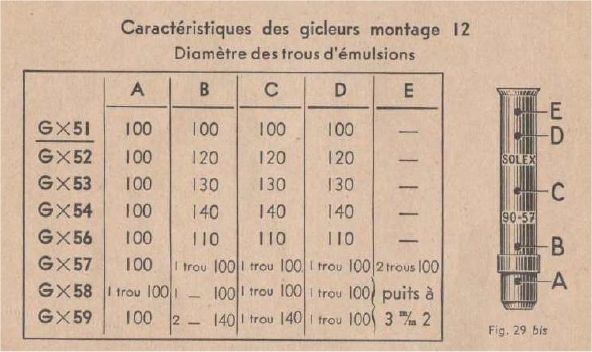

Avec les dimensions :




         B) Le montage 20 est décrit page 22.

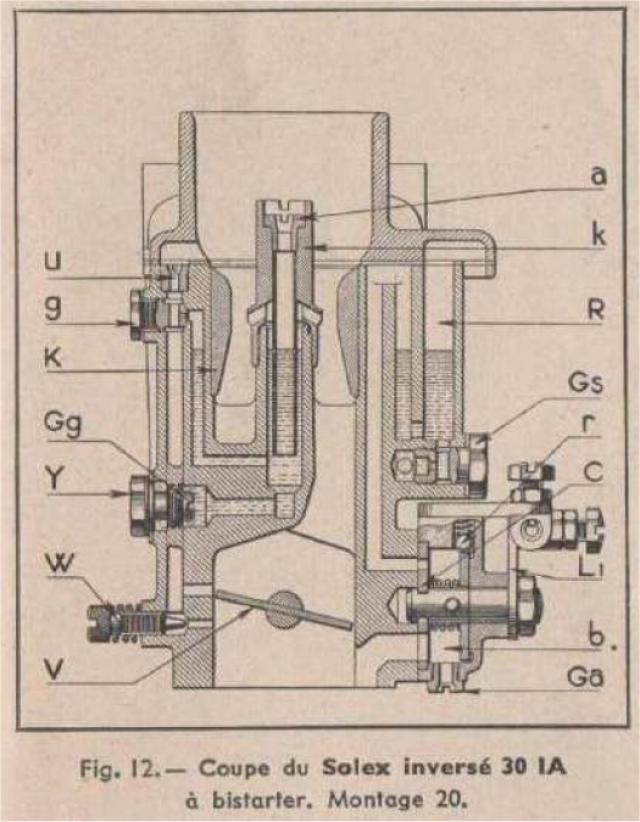

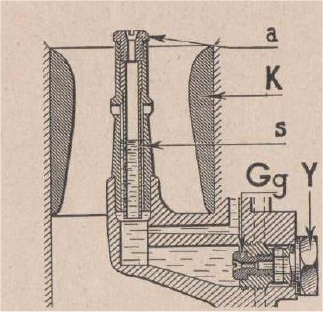

Le montage 20 possède un « ajutage d’automaticité » :


La différence « immédiatement »  visible est la présence dans le montage 20 d’un petit gicleur appelé ajutage d’automaticité (a) au dessus du gicleur appelé maintenant tube d’émulsion (s).  Le "vrai" gicleur est reporté sur un coté du carbu (Gg).

                    LE MONTAGE 20 :  Images prises sur un 30 FI :
On voit le chapeau avec le gicleur « ajutage d’automaticité » :


Démontage identique au précédent :


Mais pas de gicleur indépendant dessous !

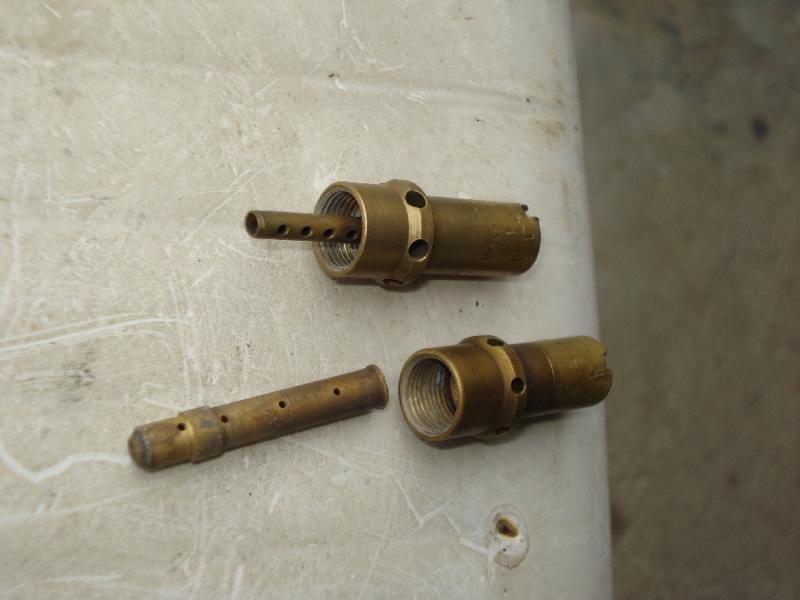

COMPARAISON entre les 2 SYSTEMES:



En haut le montage 20 en une seule pièce. En bas le montage12 en 2 parties.



Le gicleur principal d’essence est donc dans le montage12 sous le chapeau. Mais dans le montage 20 il est déplacé en Gg puisque sous le chapeau il n’y a plus qu’un tube d’émulsion d’une seule pièce:









Dernière édition par pilpil le Ven 21 Mar 2014, 15:50; édité 7 fois
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Mer 27 Fév 2013, 15:02    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Fossoyeur
Double debrayeur

En ligne

Inscrit le: 12 Mai 2011
Messages: 17 148
Au milieu de nulle part (61)

MessagePosté le: Mer 27 Fév 2013, 16:02    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Faut-il comprendre que ce que tu décris ici n'est pas applicable à l'YN1 ? Question
_________________
PG2 berline + YN4 berline luxe + YN4 coach décapotable (+ R1092)
Revenir en haut
pilpil
Double debrayeur

En ligne

Inscrit le: 22 Aoû 2008
Messages: 19 521
Membre RAG: 2018
EURE

MessagePosté le: Mer 27 Fév 2013, 17:54    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Non car les YN1 à ma connaissance ont des carburateurs horizontaux. J'en ai même vu sur une YN2 avec moteur 396... La pipe d'admission n'est pas la même.
Revenir en haut
Visiter le site web du posteur
pilpil
Double debrayeur

En ligne

Inscrit le: 22 Aoû 2008
Messages: 19 521
Membre RAG: 2018
EURE

MessagePosté le: Mer 27 Fév 2013, 19:26    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

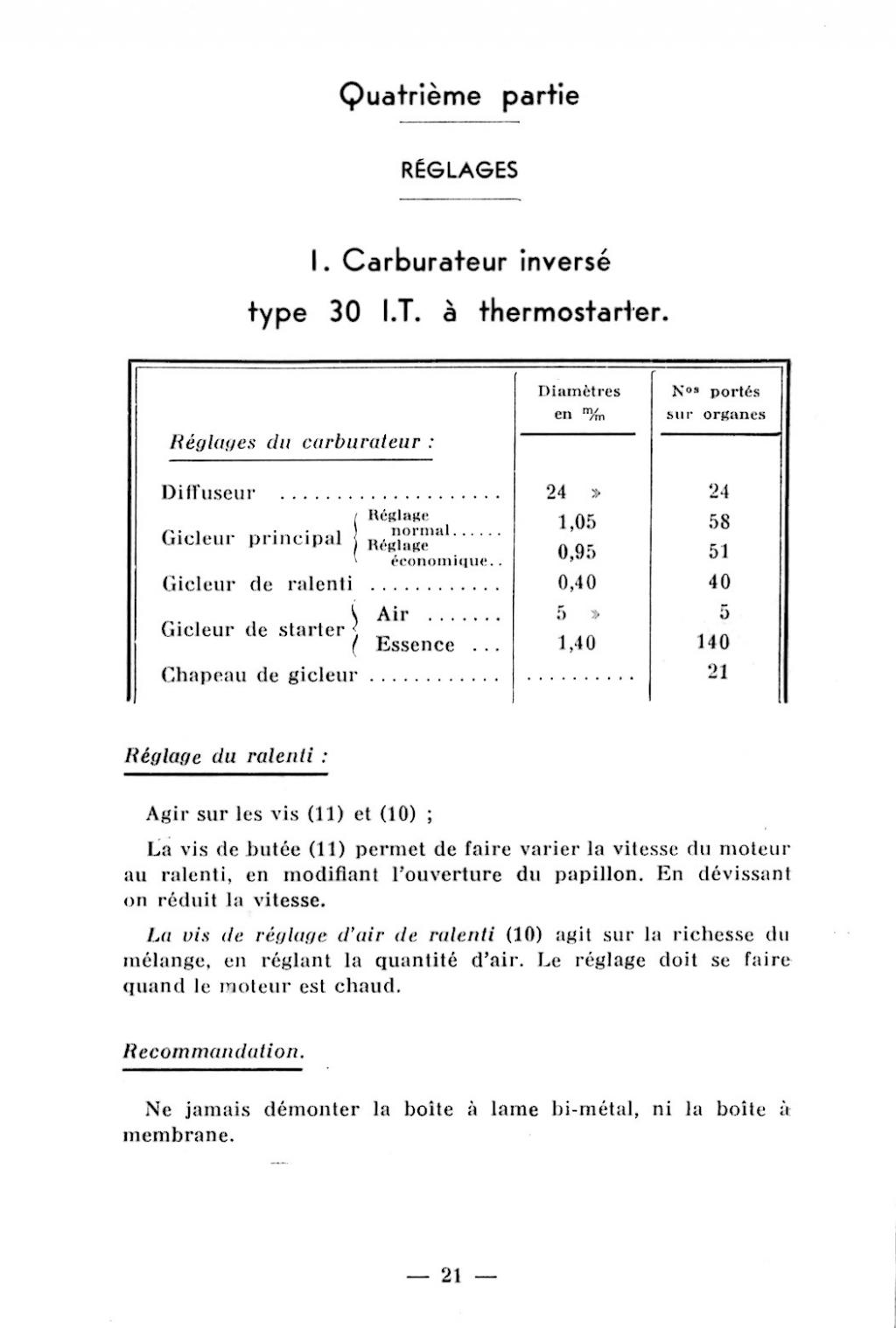

Les REGLAGES du 30 IT :           Montage12

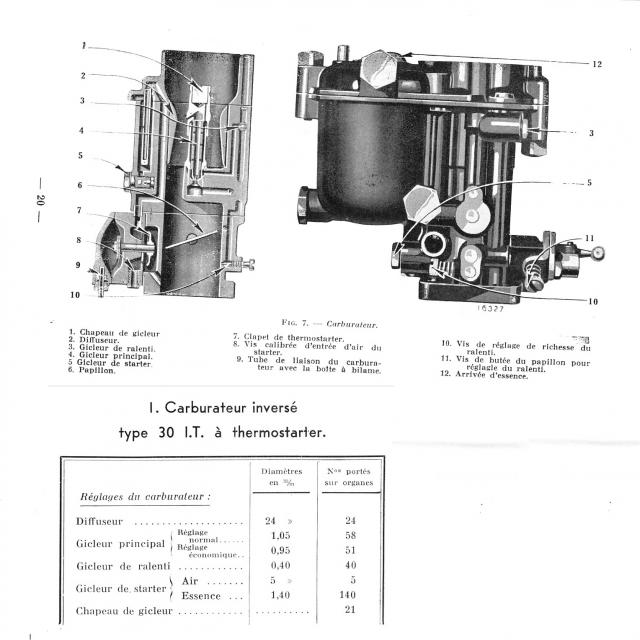

Extrait de la Notice d’entretien YN4 :

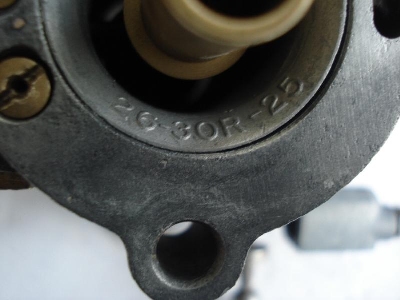

1)LE DIFFUSEUR : appelé aussi BUSE.

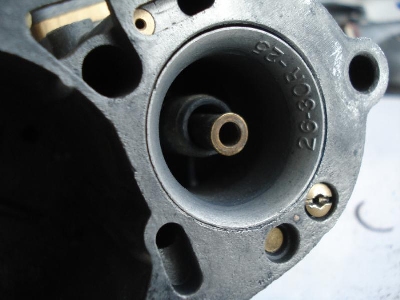

Donné à 24 dans la notice d’entretien YN4 ; à 25 dans la doc Solex mais pour un 30 IF et pas avec les mêmes réglages de gicleur ! Se souvenir cependant que les différences IT et IF semblent n’être que de type de Starter et qu’on peut donc comparer ?



2)GICLEUR PRINCIPAL :
Donné entre 51 et 58 dans la notice, 110x56 dans la doc Solex. Cette dernière valeur semblant être un réglage moyen entre normal et économique ? Voir aussi tableau Gicleurs montage 12 ci-dessus.

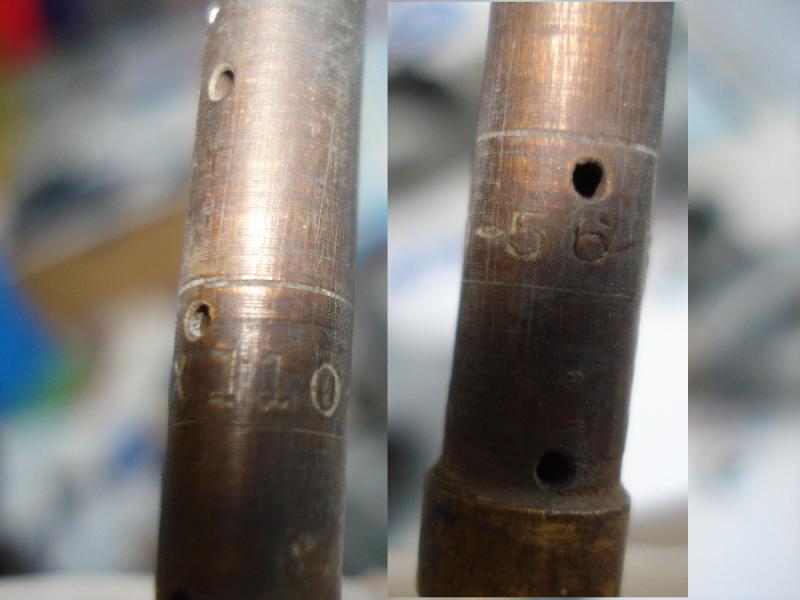

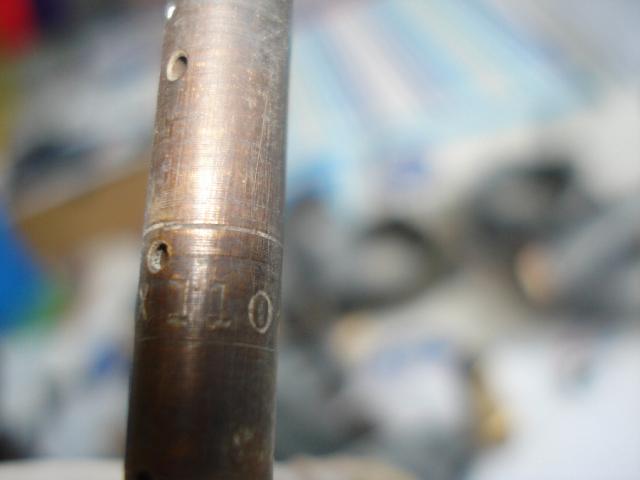

Deux vues d’un 110x56 réunies :


3)GICLEUR RALENTI :
Donné pour 40 dans les documents.

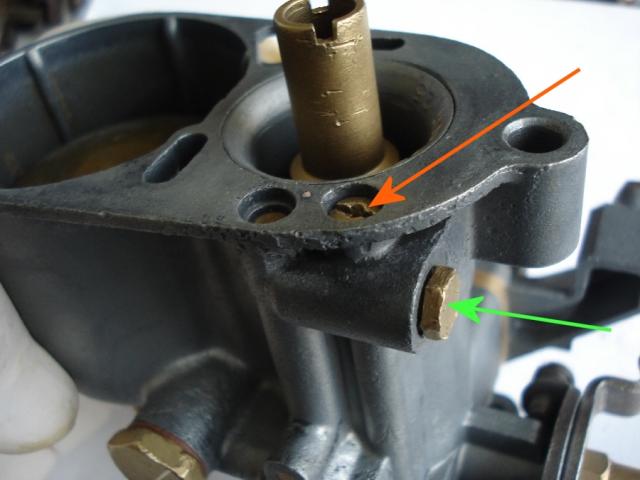

En vert le gicleur de ralenti. En orange le calibreur d’air de ralenti noté u dans les documents Solex. Pas de spécification ?! J’ai trouvé plusieurs tailles… rien d’écrit dessus…


4)STARTER :
                *Gicleur d’air :  valeur 5 pour la notice et 5 pour Solex

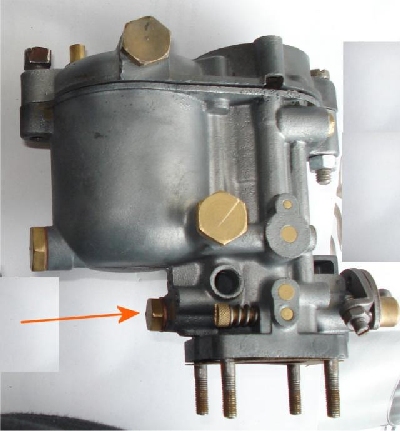

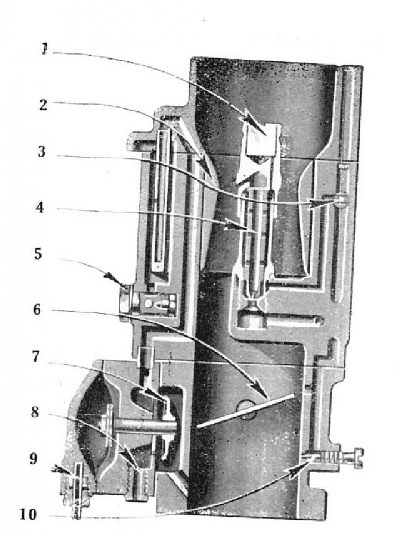

L’emplacement  du gicleur n’est  pas identique suivant qu’on a le boitier starter thermostatique (N° 8 ci-dessous) ou manuel (flèche orange). Au fil du temps de nombreux carbus se sont vus enlever la boite d’origine remplacée par une commande par tirette. On verra plus loin ces changements.

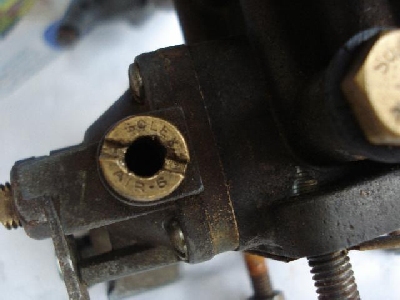

VALEUR 5   -->

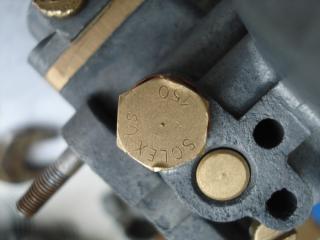

*Gicleur  d’essence :  140 pour les 2 documents.


Ici un 150:





Revenir en haut
Visiter le site web du posteur
pilpil
Double debrayeur

En ligne

Inscrit le: 22 Aoû 2008
Messages: 19 521
Membre RAG: 2018
EURE

MessagePosté le: Ven 15 Aoû 2014, 12:02    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Un excellent site!!!   http://philippe.boursin.perso.sfr.fr/bonus/solex/solex.htm
Revenir en haut
Visiter le site web du posteur
tamalou51
Guide du forum

Hors ligne

Inscrit le: 22 Fév 2011
Messages: 6 619
seine et marne

MessagePosté le: Jeu 21 Aoû 2014, 11:16    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Un ensemble de documentation bien fourni, merci à Pilpil et à JP26. Okay
_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
Revenir en haut
jp26
Maître à penser

Hors ligne

Inscrit le: 04 Jan 2012
Messages: 3 821
Membre RAG: 2018
Drôme

MessagePosté le: Jeu 21 Aoû 2014, 11:50    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

l'inversion entre TI et IT indique le sens droite ou gauche du carburateur (de mémoire)
Revenir en haut
tamalou51
Guide du forum

Hors ligne

Inscrit le: 22 Fév 2011
Messages: 6 619
seine et marne

MessagePosté le: Jeu 21 Aoû 2014, 13:50    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

A certains qui se posent la question à quoi correspondent les valeurs es gicleurs et buses, la réponse est un peu plus haut sur la page 21 de la NOTICE de 1934 mis en ligne par Pilpil.
Nous pouvons lire que la taille des gicleurs correspond à son Ø de perçage idem pour les buses.
NOTA : dans le cas du montage 20 la taille du gicleur principal ne correspond pas à une valeur  millimétrique.



_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
Revenir en haut
pilpil
Double debrayeur

En ligne

Inscrit le: 22 Aoû 2008
Messages: 19 521
Membre RAG: 2018
EURE

MessagePosté le: Mar 18 Nov 2014, 09:09    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Trouvé par jp26: http://www.levidegarage.org/    Okay
Revenir en haut
Visiter le site web du posteur
1933 PG8
Double debrayeur

Hors ligne

Inscrit le: 09 Jan 2010
Messages: 14 191
Membre RAG: 2018
OCCITANIE

MessagePosté le: Mar 18 Nov 2014, 09:35    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Okay
Revenir en haut
bj40
Pilier

Hors ligne

Inscrit le: 18 Déc 2013
Messages: 2 520
Membre RAG: 2018
isere

MessagePosté le: Mar 18 Nov 2014, 13:54    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Bravo Okay
Revenir en haut
jy56
Pilier

En ligne

Inscrit le: 29 Mai 2011
Messages: 2 488
Membre RAG: 2018
Damgan

MessagePosté le: Mar 18 Nov 2014, 21:53    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Okay
_________________
Jean-Yves
Revenir en haut
MSN
Cyber_PAPY
Pilier

Hors ligne

Inscrit le: 26 Jan 2009
Messages: 2 592
Membre RAG: 2018
Cergy

MessagePosté le: Mar 13 Mar 2018, 20:26    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

pilpil a écrit:
Un excellent site!!!   http://philippe.boursin.perso.sfr.fr/bonus/solex/solex.htm

Le lien est invalide .
Tout comme Hostingpics, tout comme Imageshack, l'hébergeur SFR a fermé ses portes et les malheureux qui y étaient hébergés n'ont même pas pu récupérer leurs fichiers en ligne.
Heureusement pour Boursin, il avait des copies et s'est implanté ailleurs

La page complète sur la carburation est ICI
C'est un monument ! ( et je pèse mes mots )
_________________
Cyber_PAPY ou pour faire court, CP
Revenir en haut
Visiter le site web du posteur
pilpil
Double debrayeur

En ligne

Inscrit le: 22 Aoû 2008
Messages: 19 521
Membre RAG: 2018
EURE

MessagePosté le: Mar 13 Mar 2018, 20:45    Sujet du message: Les carburateurs de MONA4 YN2,3 &4 NOTIONS DE BASE et CHOIX Répondre en citant

Merci CP Exclamation Bravo
