MessagePosté le: Dim 25 Nov 2012, 12:45    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Des tableaux qui peuvent servir.

Caractéristiques des couples coniques,des ressorts de suspension et des arbres de roues.

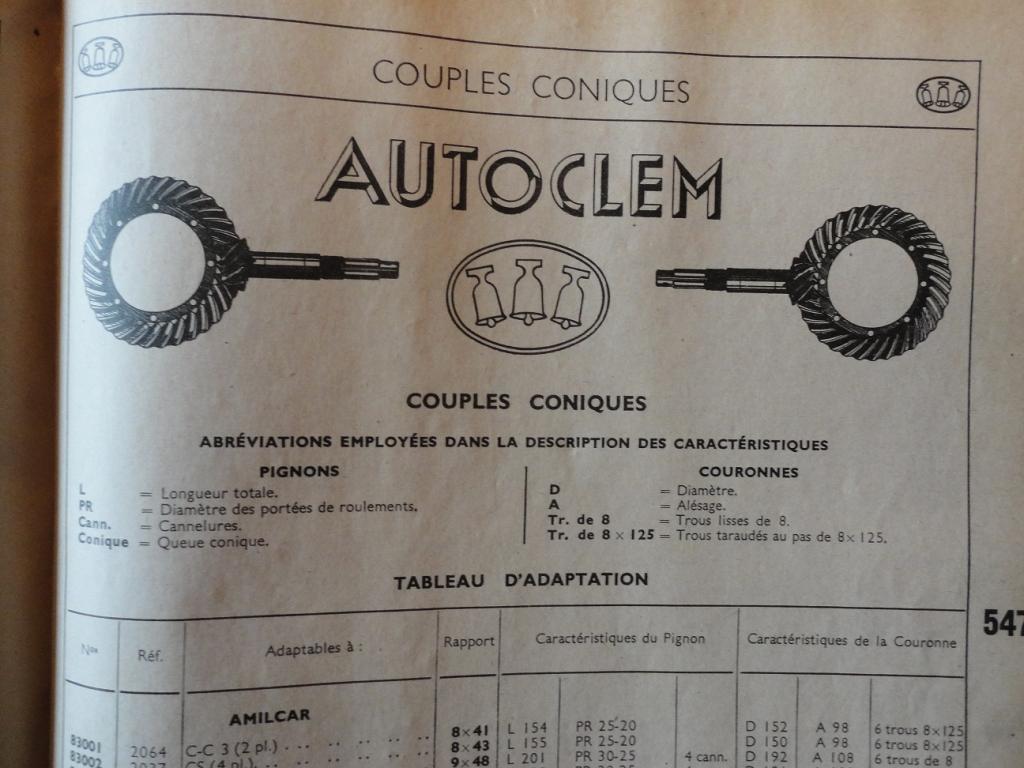

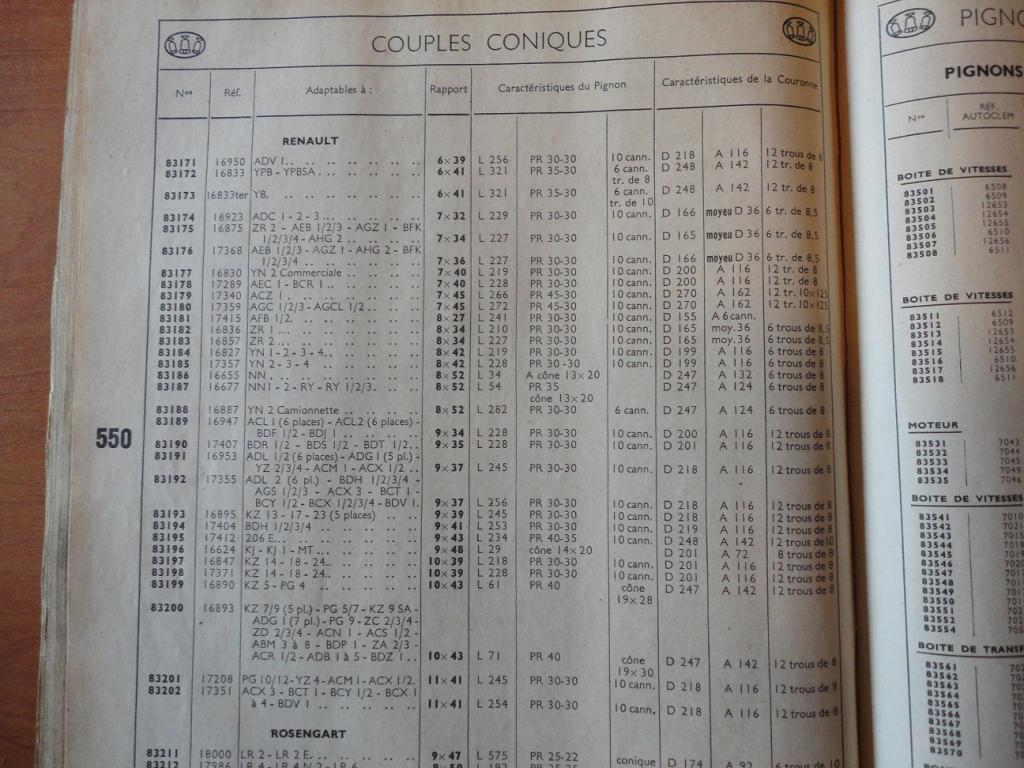

Couples coniques.

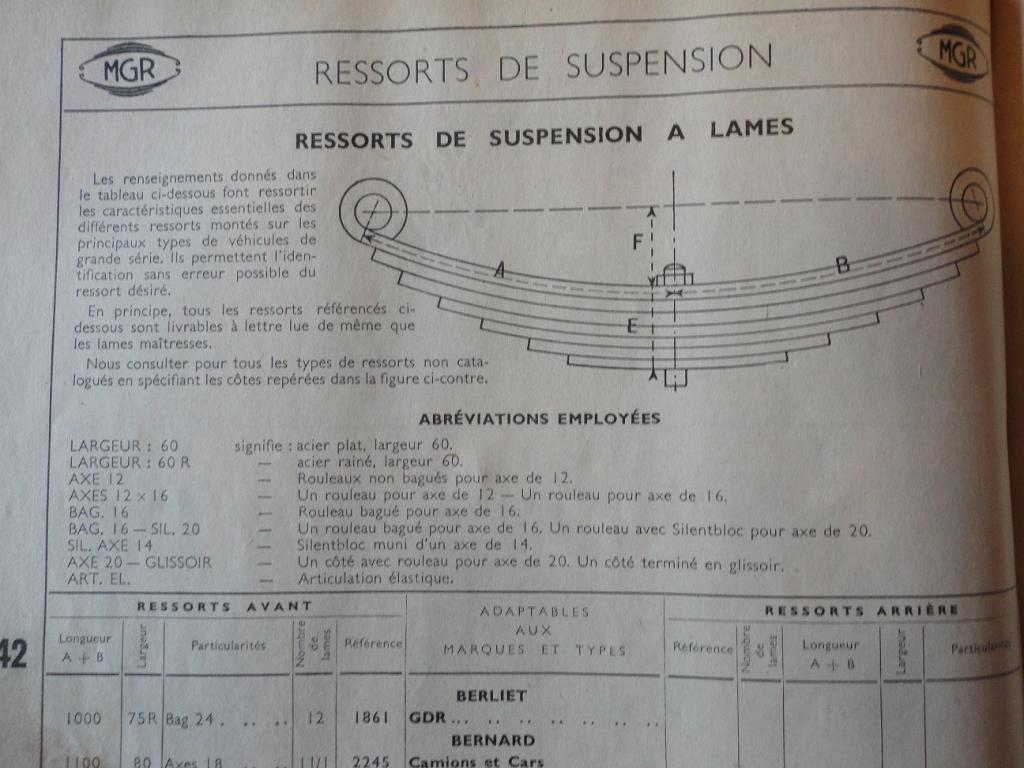

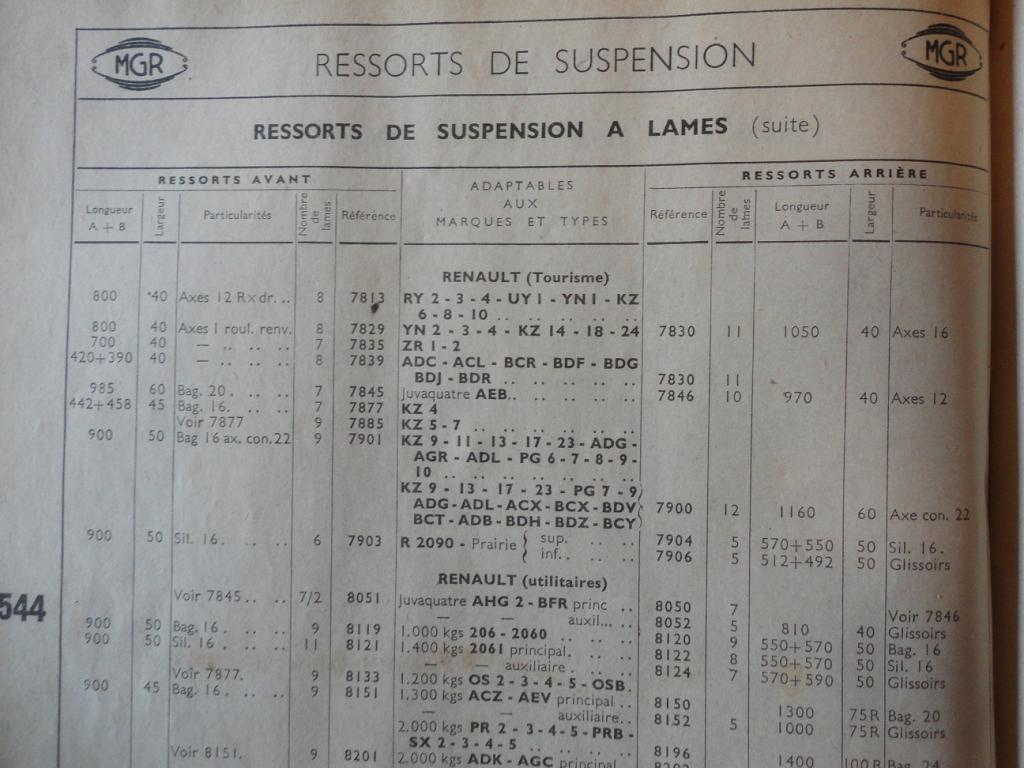

Ressorts de suspension.

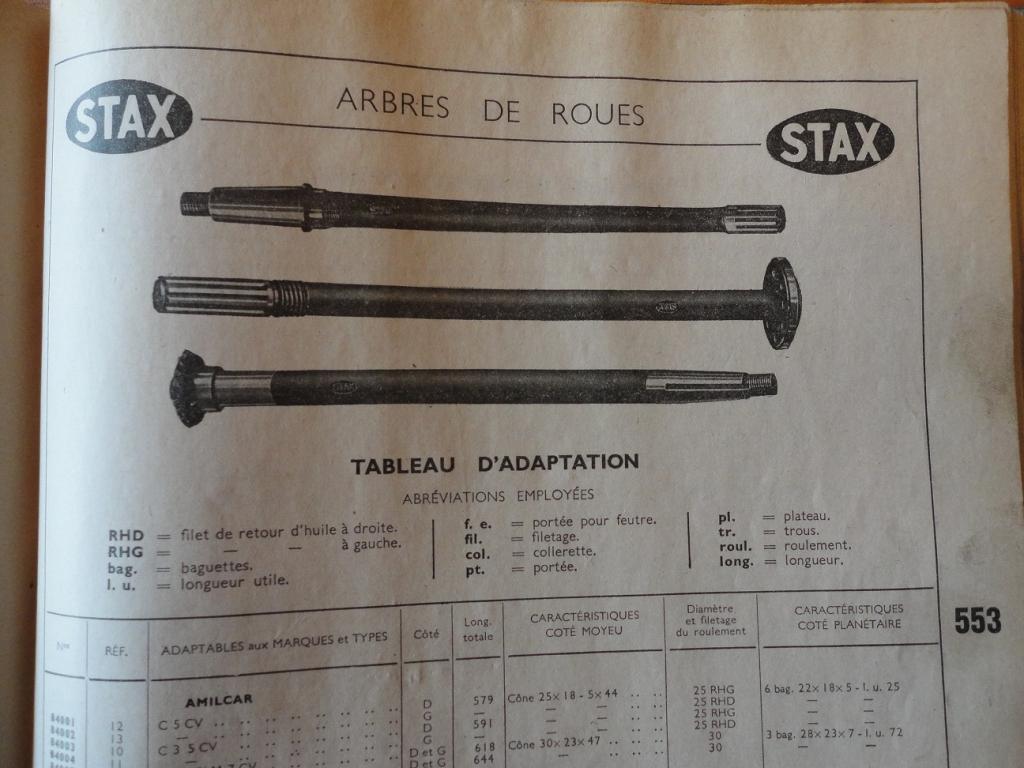

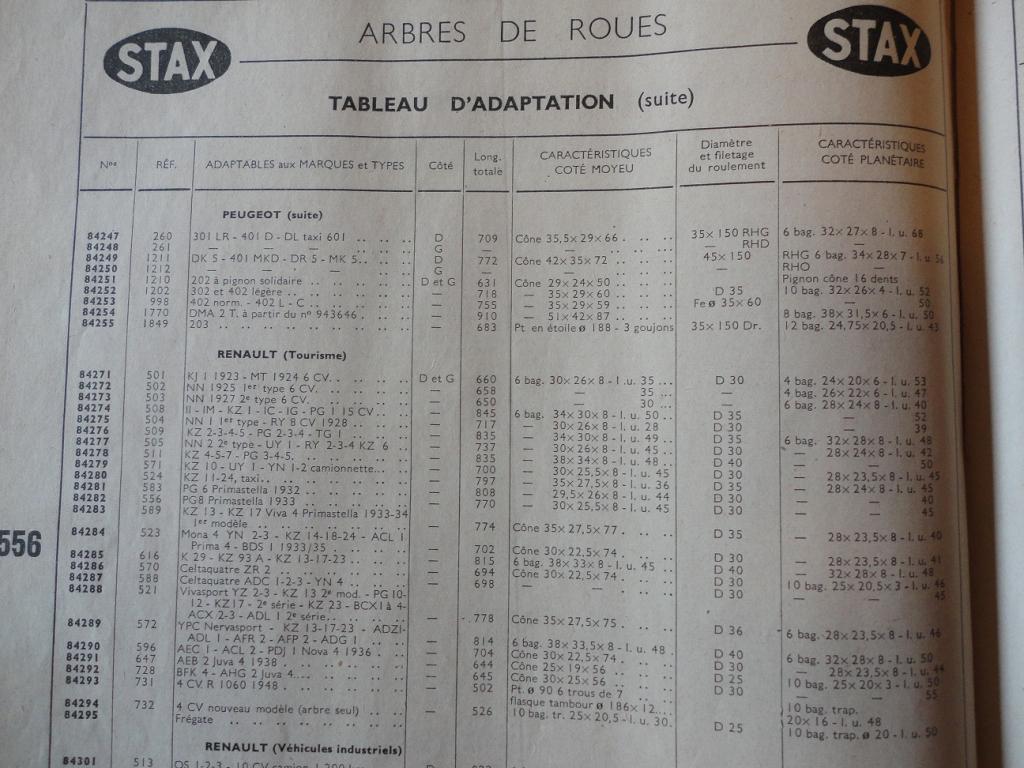

Arbres de roues.



Revenir en haut
ICQ
Publicité






MessagePosté le: Dim 25 Nov 2012, 12:45    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Fossoyeur
Double debrayeur

Hors ligne

Inscrit le: 12 Mai 2011
Messages: 17 150
Au milieu de nulle part (61)

MessagePosté le: Dim 25 Nov 2012, 13:44    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Bravo
Ces tableaux, j'en ai rêvé, Daniel les a faits (ou au moins les a mis en ligne) Okay Okay
Un grand merci du dimanche, Daniel Smile
_________________
PG2 berline + YN4 berline luxe + YN4 coach décapotable (+ R1092)
Revenir en haut
pilpil
Double debrayeur

Hors ligne

Inscrit le: 22 Aoû 2008
Messages: 19 527
Membre RAG: 2018
EURE

MessagePosté le: Dim 25 Nov 2012, 14:07    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Okay  Super. Pour les ressorts de suspension, as-tu les valeurs de la lettre F ?
Revenir en haut
Visiter le site web du posteur
Daniel Moncere
Maître à penser

Hors ligne

Inscrit le: 25 Aoû 2010
Messages: 3 490
Membre RAG: 2018
PESSAC

MessagePosté le: Dim 25 Nov 2012, 16:58    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

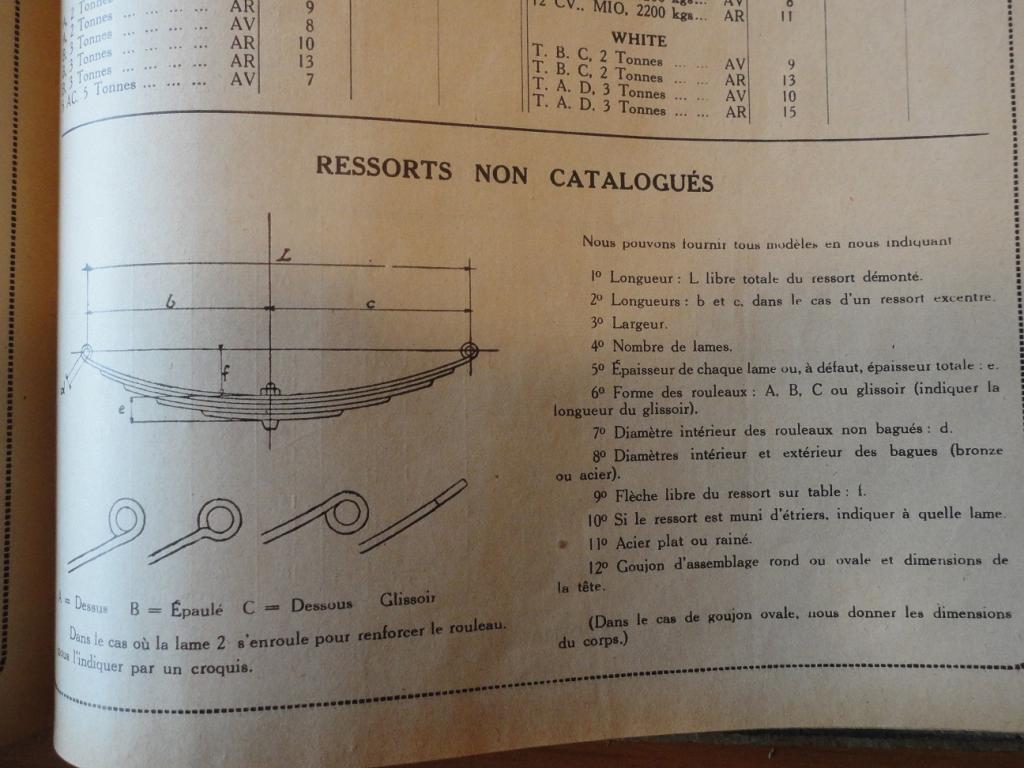

J'ai trouvé ça sur un autre catalogue,mais ça nous renseigne pas plus.

Revenir en haut
ICQ
pilpil
Double debrayeur

Hors ligne

Inscrit le: 22 Aoû 2008
Messages: 19 527
Membre RAG: 2018
EURE

MessagePosté le: Dim 25 Nov 2012, 18:21    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Dommage...
Revenir en haut
Visiter le site web du posteur
Microraptor
Maître à penser

Hors ligne

Inscrit le: 08 Déc 2011
Messages: 3 099
Membre RAG: 2016
ici

MessagePosté le: Dim 25 Nov 2012, 20:09    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Je pense que la valeur de la flèche doit davantage être considérée comme une de valeur de contrôle en atelier,
que comme un critère distinctif pour un catalogue de pièces de rechange.
Revenir en haut
pilpil
Double debrayeur

Hors ligne

Inscrit le: 22 Aoû 2008
Messages: 19 527
Membre RAG: 2018
EURE

MessagePosté le: Dim 25 Nov 2012, 20:39    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Pourquoi mettre les lettres en légende?
Revenir en haut
Visiter le site web du posteur
1933 PG8
Double debrayeur

Hors ligne

Inscrit le: 09 Jan 2010
Messages: 14 200
Membre RAG: 2018
OCCITANIE

MessagePosté le: Lun 26 Nov 2012, 09:31    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

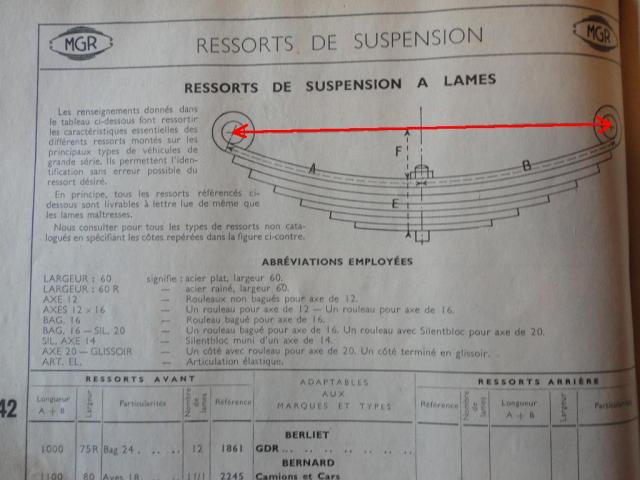

Pilpil, pour trouver la valeur F il faut que tu prennes la distance entre tes 2 axes de pivot sur ta voiture quand les jumelles sont en position perpendiculaires au sol avec cette dimension Chassin devrait pouvoir trouver la fléche étant donné qu'il a déjà la longueur de la lame.Il doit savoir s'il faut qu'il y ait une précontrainte ou pas par rapport à cette position neutre.

Revenir en haut
pilpil
Double debrayeur

Hors ligne

Inscrit le: 22 Aoû 2008
Messages: 19 527
Membre RAG: 2018
EURE

MessagePosté le: Lun 26 Nov 2012, 18:17    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Kerso m'avait donné cette distance, mais elle n'est valable que voiture posée au sol... Une fois les lames démontées...  Sad
Depuis j'ai trouvé la valeur pour les YN2 à 4 . Je pensais juste trouver une confirmation ici.
Revenir en haut
Visiter le site web du posteur
tamalou51
Guide du forum

Hors ligne

Inscrit le: 22 Fév 2011
Messages: 6 619
seine et marne

MessagePosté le: Lun 31 Déc 2012, 09:09    Sujet du message: Catalogues couples coniques, arbres, suspensions... Répondre en citant

Pour ceux que cela intéresse, il n'y a pas les caractéristiques de ressorts AR des CELTA ZR1- 2, mais CHASSIN les connait maintenant car je lui ai communiqué en passant commande.
_________________
Tout le monde savait que c'était impossible. Il est venu un imbécile qui ne le savait pas et qui l'a fait.
Marcel Pagnol.
