Comment ça marche les boîtes 3 vitesses synchronisées


Post new topic   Reply to topic    Les Renault d'avant guerre Forum Index -> Les Renault d'avant guerre -> ici on parle technique -> Mécanique -> Boîte de vitesses - Embrayage
Previous topic :: Next topic
Author Message
tamalou51
Guide du forum

Offline

Joined: 22 Feb 2011
Posts: 7,470
seine et marne

PostPosted: Mon 12 Oct 2020, 20:33    Post subject: Comment ça marche les boîtes 3 vitesses synchronisées Reply with quote

Si vous avez vu le sujet traitant du descriptif des composants, voici la suite qui explique le fonctionnement.

http://www.les-renault-d-avant-guerre.com/t10060-Les-boites-3-vitesses-sync…

Le fonctionnement des boîtes et comment les vitesses se passent.
Point mort.

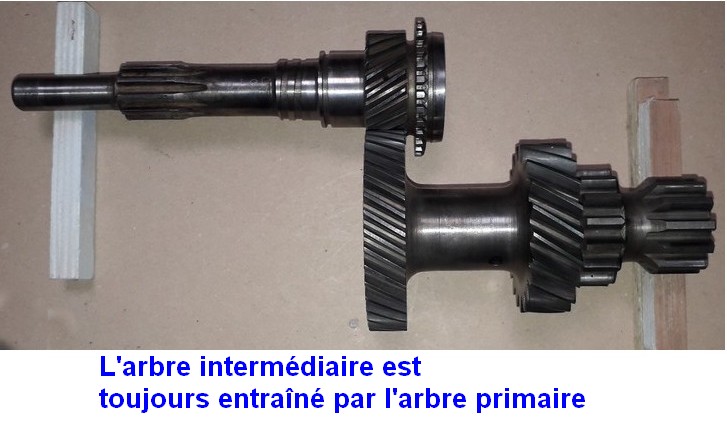

L'arbre primaire tourne et entraîne en permanence l'arbre intermédiaire engrené avec le pignon primaire.



Le crabot est en position neutre et n'entraîne rien.
Le pignon de 2éme engrené sur le deuxième pignon de l'arbre intermédiaire tourne fou sur sa bague.
Le pignon de 1ére n'est pas engrené.
L'arbre secondaire n'est pas entraîné.



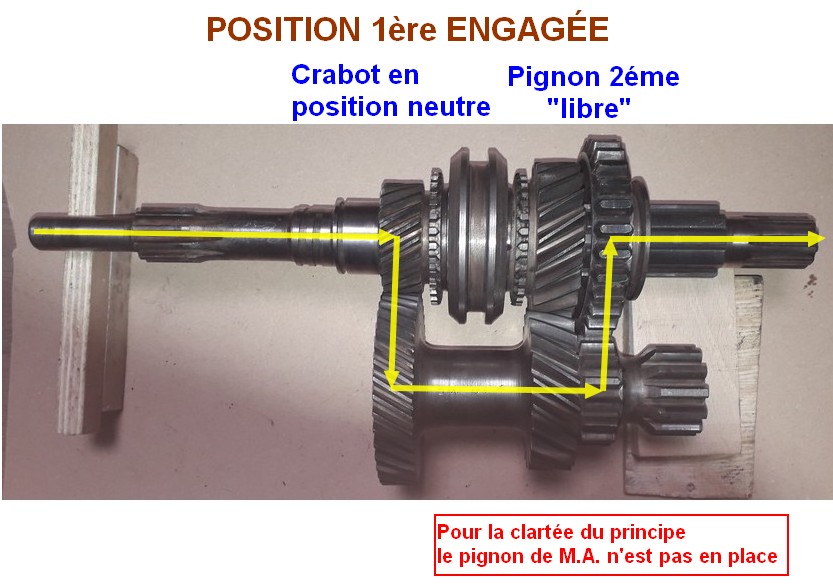

1ére vitesse.
L'arbre primaire tourne et entraîne en permanence l'arbre intermédiaire engrené avec le pignon primaire.
Le crabot est en position neutre.
Le pignon de 1ére est poussé sur le 3éme pignon de l'arbre intermédiaire 15dents.
L'arbre secondaire est entraîné.




2éme vitesse

L'arbre primaire tourne et entraîne en permanence l'arbre intermédiaire engrené avec le pignon primaire.
Le crabot est craboté sur le pignon de 2éme.(vers la droite sur la photo).
Le deuxième pignon de l'arbre intermédiaire entraîne le pignon de 2éme.
Le pignon de 2éme entraîne l'arbre secondaire.



3éme ou Prise directe.
L'arbre primaire tourne et entraîne en permanence l'arbre intermédiaire engrené avec le pignon primaire.
Le crabot est engagé sur le pignon primaire.(vers la gauche sur la photo)
Le pignon de 2éme tourne fou.
L'arbre secondaire est entraîné à la même vitesse que l'arbre primaire.

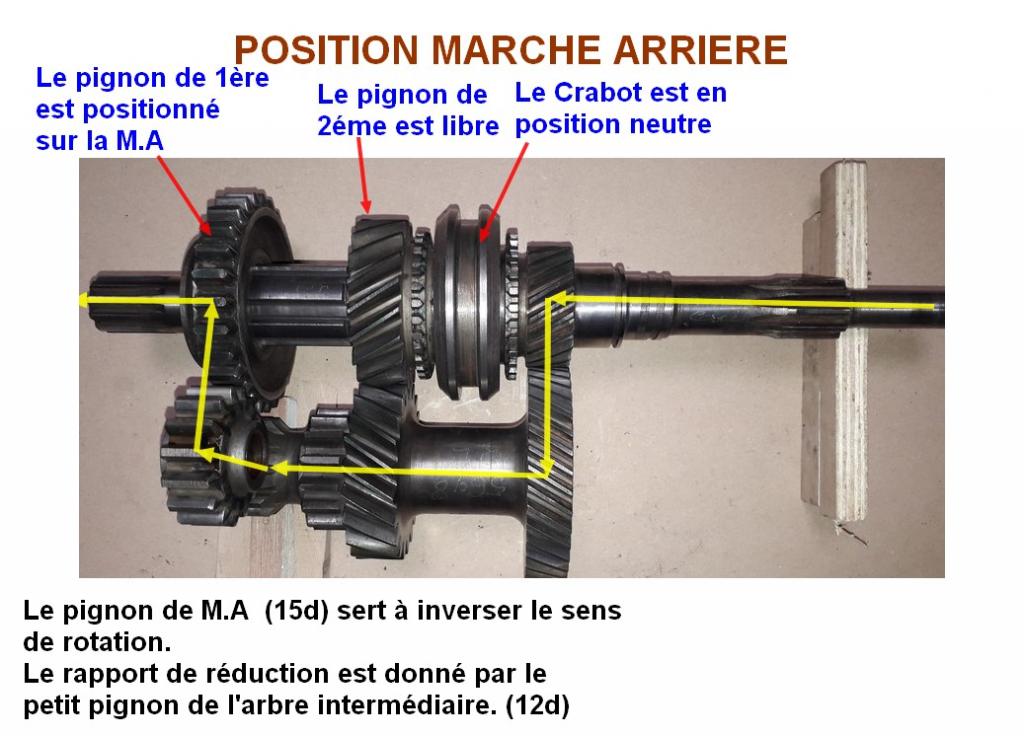

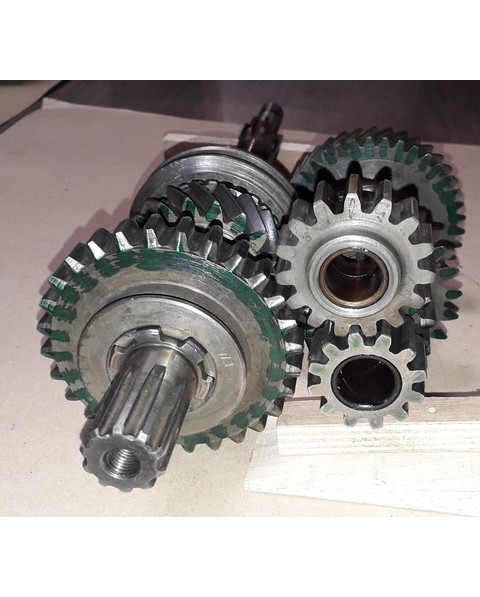

Marche arrière.

L'arbre primaire tourne et entraîne en permanence l'arbre intermédiaire engrené avec le pignon primaire.
Le crabot est en position neutre.
Le pignon de 2éme tourne fou.
Le pignon de 12 dents de l'arbre intermédiaire entraîne le pignon de 15dents M.A.
Le pignon de 1ére et M.A. est positionné sur celui de 15 dents qui inverse le sens de rotation de l'arbre secondaire.








A suivre le démontage / remontage de la B.V. 219
Pour la B.V. type 201 voir le sujet de Pilpil ici :  https://www.les-renault-d-avant-guerre.com/p15229.htm
